Hola amigos de Deladrillo, bienvenidos. Hoy vamos a hablar de uno de los estilos de chimenea mas deslumbrantes que existen: la chimenea de estilo ingles. Esta chimenea se caracteriza por su boca de garganta muy amplia, sus paredes laterales en angulo, su elegante garganta y la ausencia de pulmon. Es el tipo de chimenea que ves en las casas de campo inglesas y en las peliculas epocales, pero tambien es una opcion muy valida para el autoconstructor que busca un hogar de gran rendimiento decorativo y calefactor.
La chimenea inglesa funciona como una hoguera: el tiro se garantiza por el ascenso del aire caliente por un conducto generalmente muy alto. No tiene pulmon ni reflector superior como las estufas rusas que vimos en nuestro articulo sobre estufas rusas. Esto la hace mas simple de construir, pero requiere que respetemos ciertas proporciones para que funcione correctamente. Si contamos con un sistema auxiliar de calefaccion, la hoguera producida por esta chimenea es muy reconfortante y decorativa.
La Boca: El Corazon de la Chimenea Inglesa
La caracteristica principal de la chimenea de estilo ingles es la gran amplitud de su boca. Mientras que una chimenea comun tiene una boca de 50x40 cm, la chimenea inglesa puede variar entre 72 cm x 90 cm y 144 cm x 100 cm. Esto permite obtener una buena calefaccion en ambientes de hasta 200 m2 como dormitorios, y tambien en salones y living grandes de hasta 400 m2.
El area efectiva de la boca hogar es muy amplia y, para construir el tiro de humos, debemos seguir una relacion de entre 10 a 1 y 10 a 12. Esto significa que por cada 10 unidades de area de boca, necesitamos 1 unidad de area de conducto. Si la relacion se acerca a 12:1 es porque la chimenea alcanza una altura mayor a nueve metros, lo que mejora el tiro natural.
Tabla de medidas recomendadas para chimenea inglesa:
- Boca chica: 72 x 90 cm, conducto de 25 cm diametro, ideal para ambientes de hasta 80 m2
- Boca mediana: 90 x 90 cm, conducto de 30 cm diametro, ideal para ambientes de hasta 150 m2
- Boca grande: 120 x 100 cm, conducto de 33 x 33 cm, ideal para ambientes de hasta 300 m2
- Boca extra grande: 144 x 100 cm, conducto de 38 cm diametro, para salones de hasta 400 m2
Sin Pulmon: Como Funciona el Tiro
A diferencia de las estufas rusas que vimos en el articulo sobre pulmon y garganta, la chimenea inglesa no tiene pulmon. El humo sale directamente del hogar hacia el conducto, sin camara de expansion intermedia. Esto es posible porque la boca es muy grande y el conducto es muy alto, lo que genera un tiro natural muy potente.

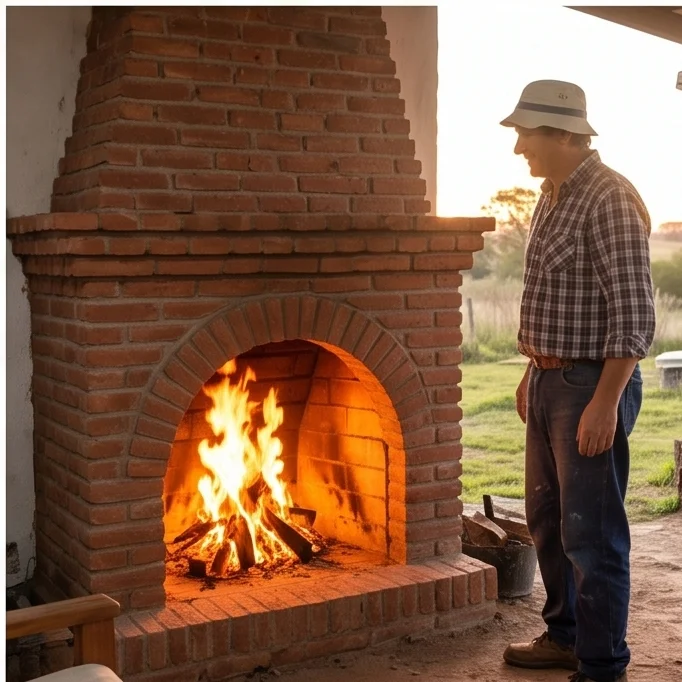

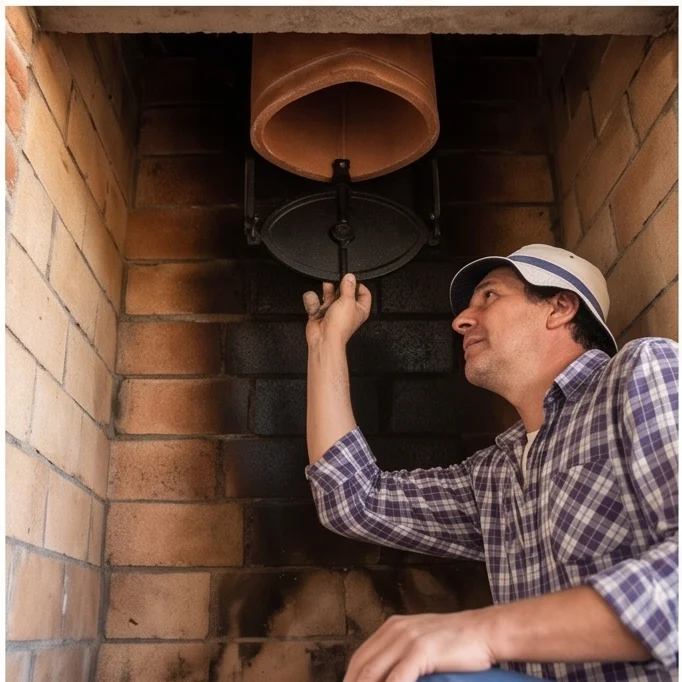

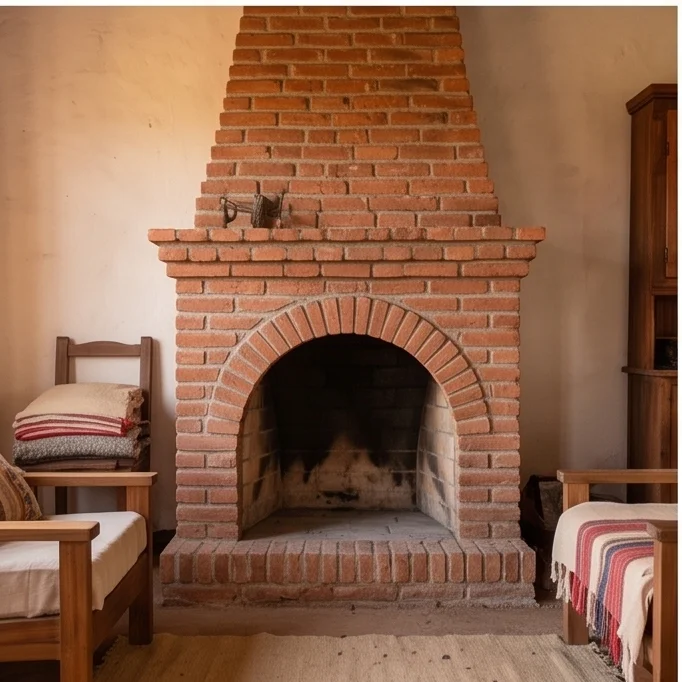

Pero ojo: al no tener pulmon, estas chimeneas suelen perder mucho aire caliente de la habitacion. Por eso es muy recomendable instalar un registro de tiro o compuerta en el conducto, que permite cerrar la chimenea cuando no se esta usando. Este registro consiste en un marco doble de hierro plancha de 1 1/2 pulgadas que sirve de riel a una placa de chapa tipo barco de 4 mm, con una manija para efectuar el cierre tipo pasador. Se instala a una altura de 1.70 m y se sella con lana de vidrio o fibra sintetica resistente al fuego. Nada de amianto, que es cancerigeno.
Paredes Laterales en Angulo y Dintel Curvo
Las paredes laterales de la chimenea inglesa se construyen con un angulo de 27 grados con respecto al plano del frente, igual que en las estufas de boca que ya explicamos. Esto hace que el calor irradiado por las llamas se refleje hacia afuera, en lugar de perderse en las paredes internas.

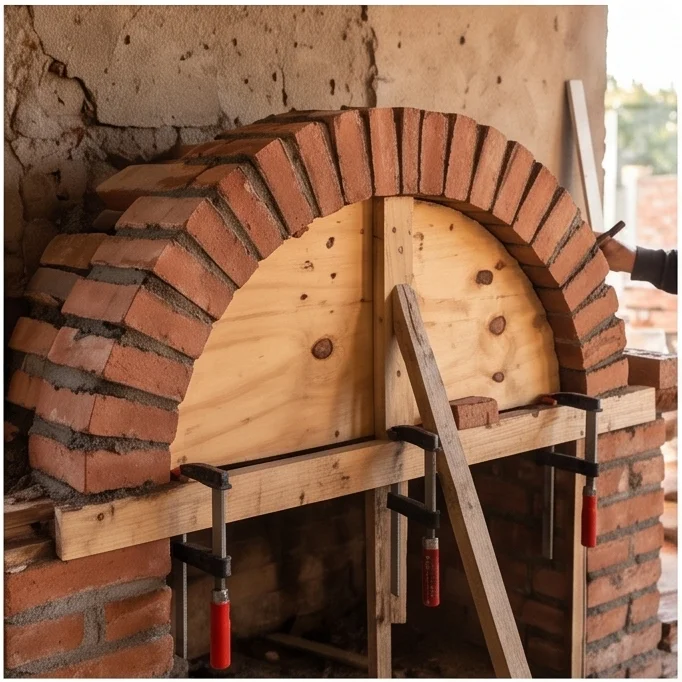

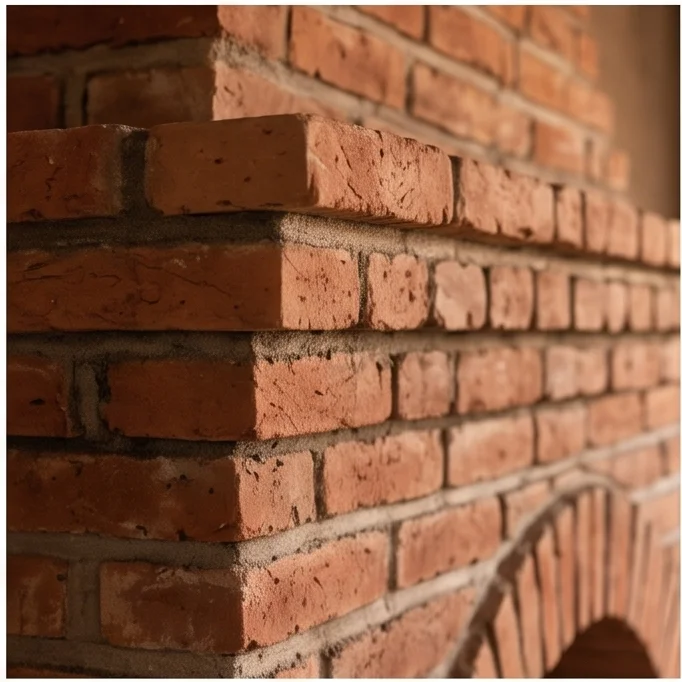

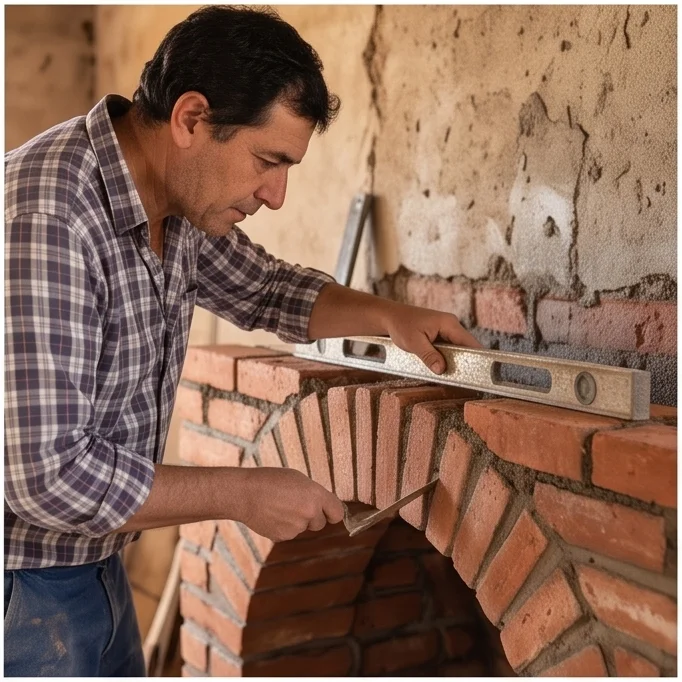

El dintel curvo es otra caracteristica distintiva de estos modelos. El arco de medio punto elimina la turbulencia originada al ascender el aire caliente, logrando una salida de humos mas eficiente. Para construir el dintel curvo necesitamos un cimbrado de madera, que mojamos con agua caliente para que sea mas flexible y podamos darle la curva. Como clave del arco solemos usar un adoquin de granito, que pesa 12 kg y acumula calor justo en la garganta.
Componentes Premoldeados de Ceramica

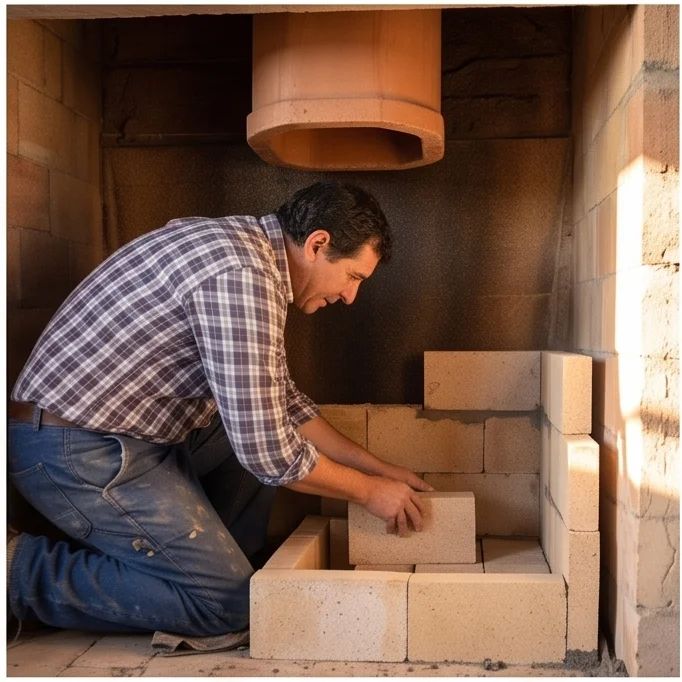

Una de las ventajas de la chimenea inglesa moderna es que se puede construir con componentes premoldeados de barro ceramico. Estos componentes son mas lisos que los ladrillos tradicionales, lo que permite una optimizacion racional del flujo de humos y elimina la turbulencia. El constructor o albanil solo necesita seguir las instrucciones que vienen con los componentes para garantizar la calidad, ahorrar tiempo y asegurar el correcto rendimiento.
Las partes de una chimenea ceramica de barro incluyen: el hogar de ladrillo, la garganta, el amortiguador (simil pulmon, aunque en la inglesa es minimo) y la camara de humo. Estos se construyen con bloques de ceramica y se cubren con mamposteria mientras se ensamblan las partes. La parte mas dificil de la construccion es el hogar de ladrillo; la garganta y la camara de humo se resuelven facilmente con los bloques premoldeados.
Registro de Tiro y Regulador de Flujo
El regulador de flujo de una chimenea inglesa permite controlar el consumo de lena, mejorando el ahorro. Este dispositivo, conocido como redimensionador de cuello o garganta venturi, no solo sirve para cerrar el conducto, sino que tambien permite regular la intensidad de la combustion, ralentizando la subida del aire caliente y los humos por la tobera que impulsa hacia arriba la chimenea.
La compuerta o registro se instala en el ducto a una altura de 1.70 m. Es muy util para evitar un consumo excesivo de lena y aumentar la eficiencia de entrega de calor. El sellado se logra con lana de vidrio resistente al fuego. Ambas platinas o rieles deben quedar con una luz 1/3 mayor que el ancho de la compuerta para facilitar su apertura; las filtraciones de humo no ocurriran dada la presion negativa que se genera en el ducto.
Tabla de Maderas: Calorias por Kilogramo
En una chimenea de boca abierta como la inglesa, la eleccion de la lena es fundamental. Aca les dejamos la tabla comparativa con las calorias por kilogramo de las maderas mas comunes en Uruguay y Argentina:
- Alamo: 4450 kcal/kg - 440 kg/m3
- Sauce: 4500 kcal/kg - 450 kg/m3
- Cipres: 4700 kcal/kg - 620 kg/m3
- Coihue: 4650 kcal/kg - 620 kg/m3
- Lenga: 4600 kcal/kg - 570 kg/m3
- Nire: 4600 kcal/kg - 670 kg/m3
- Eucaliptus: 4680 kcal/kg - 760 kg/m3
- Algarrobo: 4500 kcal/kg - 800 kg/m3
- Nandubay: 4600 kcal/kg - 910 kg/m3
Como se ve, las maderas mas densas (nandubay, algarrobo, eucaliptus) son las que mas energia entregan por volumen, aunque las calorias por kilo son similares en todas. La diferencia la hace el tipo de madera y su relacion volumen-masa.
Maderas Duras vs Maderas Blandas
Las maderas duras son las que mas energia entregan. Aca tienen el cuadro de las mas comunes:
- Roble: 4800 kcal/kg
- Cerezo: 4800 kcal/kg
- Nogal: 4600 kcal/kg
- Arce: 4500 kcal/kg
Lena Seca vs Lena Verde
Para asegurar la eficiencia calorica en una chimenea es importante descartar la lena verde. La lena verde contiene un alto porcentaje de agua y el calor se desperdicia al evaporarla. Ademas, la mala combustion de la lena verde impide que se queme de manera eficiente a mas de 600 grados, mientras que el agua en la madera no permite que la lignina sobrepase los 120 grados para facilitar su desintegracion.
Un kilogramo de lena, sin importar el tipo, es plausible de entregar 4500 kcal. Pero la diferencia la hace el contenido de humedad: la lena seca (menos de 20% de humedad) quema eficientemente, mientras que la lena verde (mas de 50% de humedad) pierde gran parte de su energia evaporando agua. Recomendamos dejar secar la lena al menos 6 meses antes de usarla, apilada en un lugar seco y ventilado.
Chimeneas Box Fire
Una variante simple de la chimenea inglesa son las conocidas como cajas o box fire. Estas cuentan solo con un hogar y conducto de humos en forma de cajon o medio circulo de ladrillos que se comunica directamente con el exterior a traves del tiro. Su eficiencia no esta probada, pero este modelo es a menudo utilizado debido a su sencilla construccion. El funcionamiento es similar al de las hogueras de campamento, con la diferencia de que los humos son llevados por un conducto independiente.
Las box fire son ideales para quien busca una chimenea meramente decorativa o para uso esporadico. No esperes gran rendimiento calefactor, pero si un fuego visualmente muy atractivo.

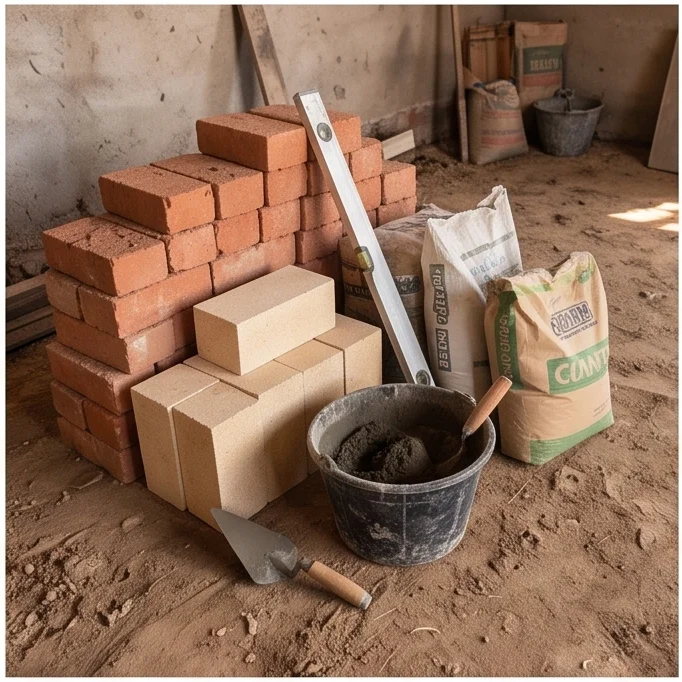

Construccion Paso a Paso
1. Cimentacion y Base
La base de estas chimeneas debe ser de hormigon armado de 15 cm de espesor con varillas de 8 mm. La zapata debe sobresalir al menos 10 cm del perÃmetro de la chimenea. Si el piso es de madera, hay que retirar esa seccion y hacer una base incombustible.
2. El Hogar
El hogar es de ladrillo, con las paredes laterales en angulo de 27 grados. La pared del fondo se inclina hacia adelante formando 60 grados con la horizontal. Usamos mortero 5:1:0.5 (5 partes de arena, 1 de cal hidratada y media de cemento Portland). Los ladrillos deben estar humedecidos previamente.
3. La Garganta

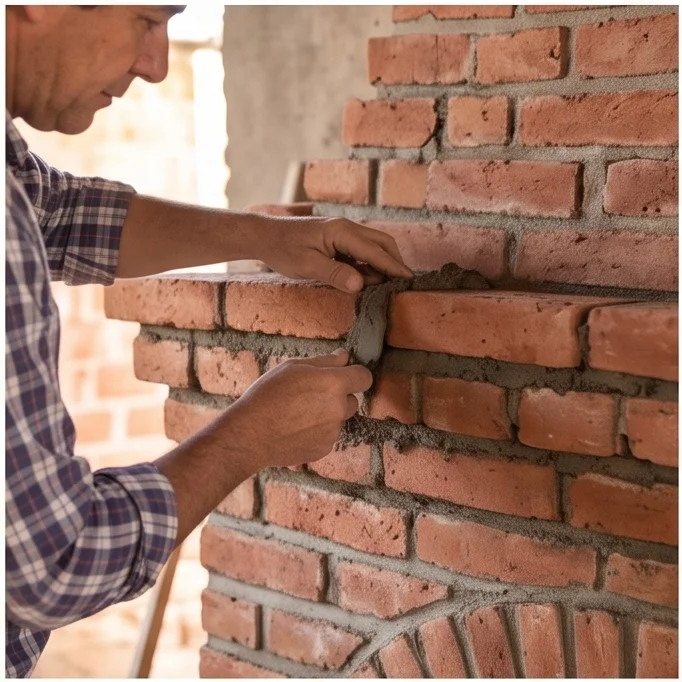

La garganta de la chimenea inglesa es elegante y amplia. Debe tener al menos 12 cm de altura y ubicarse a 10 cm por encima del dintel curvo. Como no hay pulmon, la garganta conecta directamente con la camara de humo.
4. La Camara de Humo
La camara de humo se construye con las paredes laterales inclinadas hacia adentro formando un angulo de 60 grados con la horizontal. Esta inclinacion comienza a unos 10 o 20 cm por encima del dintel y se prolonga hasta tocar los bordes del conducto de humos.
5. El Conducto
El conducto se eleva verticalmente. El area del conducto debe ser 1/10 del area de la boca. Las superficies interiores deben estar alisadas y redondeadas para permitir el rapido pasaje de humos. La terminacion superior debe sobrepasar al menos 1 metro la cumbrera mas alta del techo.
Mortero para Asentar
Usamos la misma mezcla que en todas nuestras construcciones: 5 partes de arena, 1 parte de cal hidratada y media parte de cemento Portland. Proporcion 5:1:0.5. La cal le da plasticidad y permite que los ladrillos trabajen con la dilatacion termica sin agrietarse. Para las partes en contacto directo con la llama, podemos reforzar la mezcla a 4:1:0.5.
Errores Comunes
- Boca sobredimensionada sin conducto adecuado: Si la boca es muy grande y el conducto es chico, el humo se devuelve. Respeta la relacion 10:1.
- Falta de registro de tiro: Sin compuerta, todo el aire caliente de la casa se escapa por la chimenea cuando no esta encendida.
- Paredes laterales sin angulo: Si las paredes son verticales, el calor no se refleja hacia la habitacion y la eficiencia cae.
- Dintel recto en lugar de curvo: El dintel curvo elimina turbulencias. El recto genera remolinos que dificultan el tiro.
- Usar lena verde: La lena verde genera mucho hollin y poca llama. Siempre usa lena seca de al menos 6 meses.
Seguridad
- La base de la chimenea debe ser incombustible. Si el piso es de madera, base de hormigon armado de 15 cm.
- Mantene una distancia minima de 50 cm entre la boca y cualquier material combustible.
- Instala un detector de monoxido de carbono en la habitacion.
- El piso frente a la boca debe ser de ceramica, piedra o ladrillo, nunca de madera o alfombra.
- La chimenea debe sobresalir al menos 1 metro del techo para garantizar tiro suficiente.
- Coloca un sombrerete de ceramica al final del conducto para evitar filtraciones de viento y salida de chispas.
