La chimenea economica de ladrillos es una de las soluciones mas accesibles para quienes quieren tener calor en su hogar sin gastar una fortuna. Inspirada en las chimeneas de campo que se ven en el campo uruguayo y argentino, esta construccion utiliza ladrillos comunes de campo, chapa galvanizada y un tubo de humos simple para crear un sistema de calefaccion funcional y duradero.
Lo cierto es que no necesitas ser maestro de obra ni tener herramientas especializadas para construir esta chimenea. Con paciencia, algunos materiales basicos y siguiendo los pasos que te voy a explicar, vas a poder tener una chimenea funcionando en un fin de semana. Lo mas importante es entender el principio de funcionamiento: el humo debe subir por el tubo de salida sin encontrar resistencias, y la campana debe capturar el maximo de calor posible antes de que escape.
Por que es economica?
Esta chimenea es economica por varias razones. Primero, utiliza ladrillos comunes de campo en lugar de ladrillos refractarios. Los ladrillos refractarios cuestan entre 5 y 10 veces mas que los comunes, y para una chimenea de este tipo no son estrictamente necesarios. Los ladrillos comunes resisten perfectamente las temperaturas de una chimenea de leña normal, siempre y cuando no los expongamos directamente a la llama.
Segundo, el hogar (la zona donde arde la leña) se construye con chapa galvanizada de 2mm, que es mucho mas barata que un hogar de fundicion o de piedra refractaria. La chapa galvanizada resiste bien el calor y es facil de cortar y doblar con herramientas basicas.
Tercero, no necesitas hormigon armado ni cimientos profundos. Un simple piso de hormigon de 10 centimetros es suficiente para soportar el peso de la estructura. Y por ultimo, el tubo de humos es de chapa galvanizada de 150mm de diametro, que es el mas comun y economico del mercado.
En resumen, con unos 150 ladrillos, 2 metros de tubo de humos, una chapa para el hogar y algo de mortero, vas a tener una chimenea funcionando. El costo total ronda los 50 a 80 dolares dependiendo de donde compres los materiales.

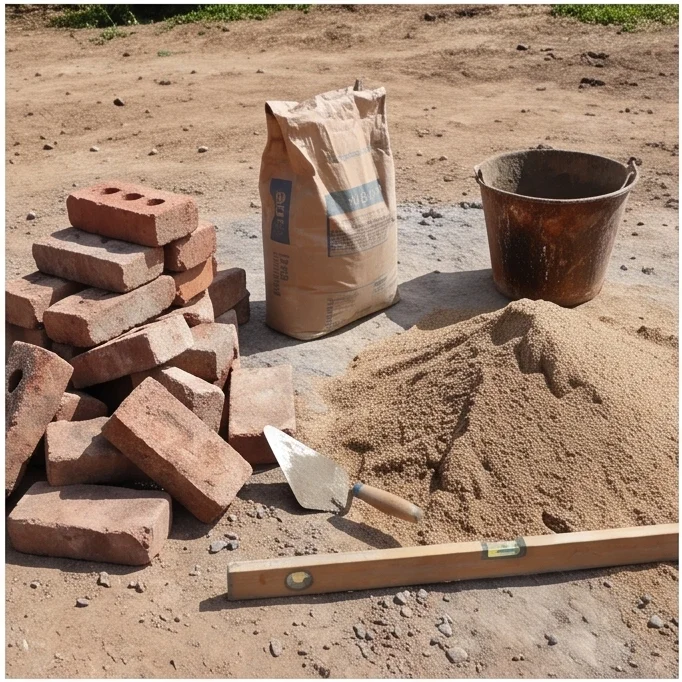

Materiales Necesarios
Aqui te dejo la lista completa de materiales. Procura comprar un poco mas de lo que te digo, porque siempre hay mermas y cortes que no salen bien la primera vez.
Estructura
- 150 ladrillos comunes de campo (los mas baratos que encuentres, no necesitan ser de primera calidad)
- 1 saco de cemento portland (50 kg)
- 200 kg de arena fina (para el mortero de asentar)
- 10 litros de agua (aproximadamente)
Hogar y campana
- 1 chapa galvanizada de 2mm (1 x 1 metro, para el hogar)
- 2 metros de tubo de chapa galvanizada de 150mm (para la salida de humos)
- 1 codo de 90 grados (mismo diametro, 150mm)
- 1 rejilla de hierro (para el fondo del hogar, opcional)
Herramientas
- Palustre (cuchara de albañil)
- Nivel de burbuja (de al menos 60 cm)
- Plomada
- Amoladora angular con disco de corte (para cortar la chapa)
- Martillo y cincel
- Regla de albañil
- Cubeta para mezclar el mortero
Dimensiones y Proporciones
Las medidas que te voy a dar son para una chimenea de tamaño mediano, ideal para una sala de 20 a 30 metros cuadrados. Si tu sala es mas grande, deberas aumentar las proporciones proporcionalmente.
- Ancho total: 80 cm (4 ladrillos de largo)
- Fondo total: 50 cm (2 ladrillos y medio)
- Altura del hogar: 60 cm (des del piso hasta la base de la campana)
- Altura de la campana: 40 cm (des de la base hasta donde empieza el tubo)
- Diametro del tubo de humos: 150 mm (6 pulgadas)
- Altura minima del tubo sobre el techo: 1 metro (para buen tiraje)
Recuerda que estas medidas son orientativas. Lo importante es mantener la proporcion entre el ancho del hogar y el diametro del tubo. Si el tubo es muy chico para el tamaño del hogar, el humo no va a tener buena salida y te va a llenar la sala de humo.
Paso a Paso: Construccion
Paso 1: Preparar el Piso
Lo primero que debemos hacer es preparar el piso donde va a ir la chimenea. Si ya tenes piso ceramico o de madera, necesitas retirar esa zona y hacer un piso de hormigon. La razon es simple: el peso de la chimenea va a ser de aproximadamente 500 kilos, y necesitamos una base firme que no se agriete.
Cava una zona de 1 metro por 80 centimetros con una profundidad de 10 centimetros. Luego mezcla cemento y arena en proporcion 4:1 (4 partes de arena, 1 parte de cemento) con agua suficiente para obtener una mezcla plastica. Vierte esta mezcla en el hueco y nivela con una regla. Deja secar al menos 24 horas antes de seguir.

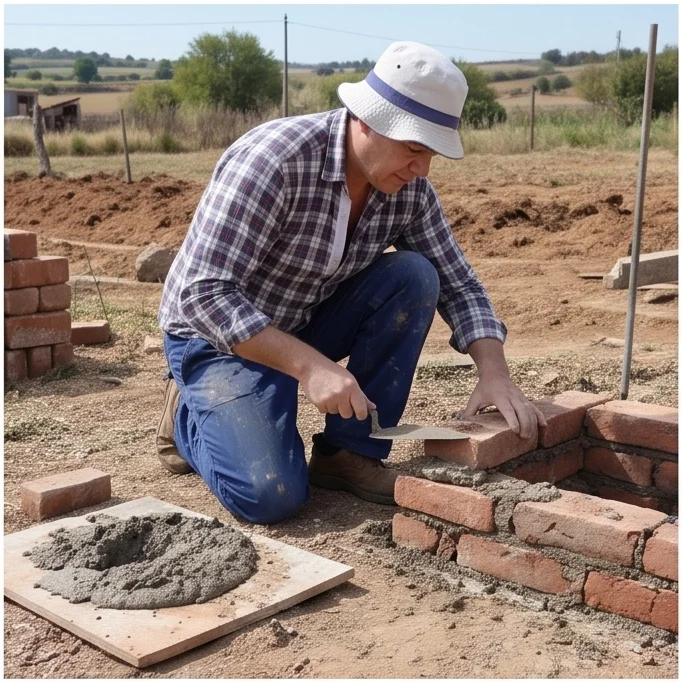

Paso 2: La Primera Hilada
La primera hilada es la mas importante de toda la construccion. Debe quedar perfectamente nivelada y centrada en el piso. Usa nivel de burbuja y plomada para verificar que todo este al ras.
Coloca los ladrillos en seco primero, sin mortero, para ver como quedan. Debes tener 4 ladrillos de largo por 2 y medio de fondo. Una vez que veas que encajan bien, prepara el mortero de asentar con proporcion 3:1 (3 partes de arena, 1 parte de cemento). Este mortero debe ser plastico pero no muy liquido.
Aplica el mortero en el piso con el palustre, coloca el ladrillo y presiona firmemente. Golpea con el martillo para asentar bien. Repite con cada ladrillo, verificando nivel con frecuencia. Si un ladrillo queda mas alto que otro, retira mortero y vuelve a asentar.
Paso 3: Levantar las Paredes
Las paredes de la chimenea se levantan con ladrillos comunes y mortero de asentar. Debes crear tres paredes: la trasera y las dos laterales. La parte frontal queda abierta, que es por donde se mete la leña.
Cada hilada debe ser verificada con nivel y plomada. No confies en que si la primera quedo bien, las demas van a quedar solas. Los ladrillos de campo suelen tener variaciones de tamanho, asi que debes compensar esas diferencias con mas o menos mortero.
Para las esquinas, usa la tecnica de trabar las juntas: cada hilada debe tener los ladrillos desplazados medio largo respecto de la anterior. Esto le da resistencia a la pared y evita que se abran grietas.
Al llegar a los 60 centimetros de altura, debes dejar un espacio para el hogar de chapa. Este espacio es un rectangulo de 60 cm de ancho por 40 cm de fondo y 40 cm de alto.
Paso 4: Instalar el Hogar de Chapa
El hogar es la zona donde arde la leña. Se construye con chapa galvanizada de 2mm doblada en forma de cajon. Debes cortar la chapa con la amoladora y doblarla para formar el fondo, las dos paredes laterales y la pared trasera del hogar.
El fondo del hogar debe tener agujeros de 2 centimetros cada 10 centimetros, para permitir la entrada de aire. Este aire es fundamental para la combustion: sin aire fresco, la leña no quema bien y el humo sale por todos lados.
Coloca el hogar dentro del espacio que dejaste en las paredes. Debe quedar apretado pero sin forzar. Si sobra espacio, rellena con mortero o trozos de ladrillo.

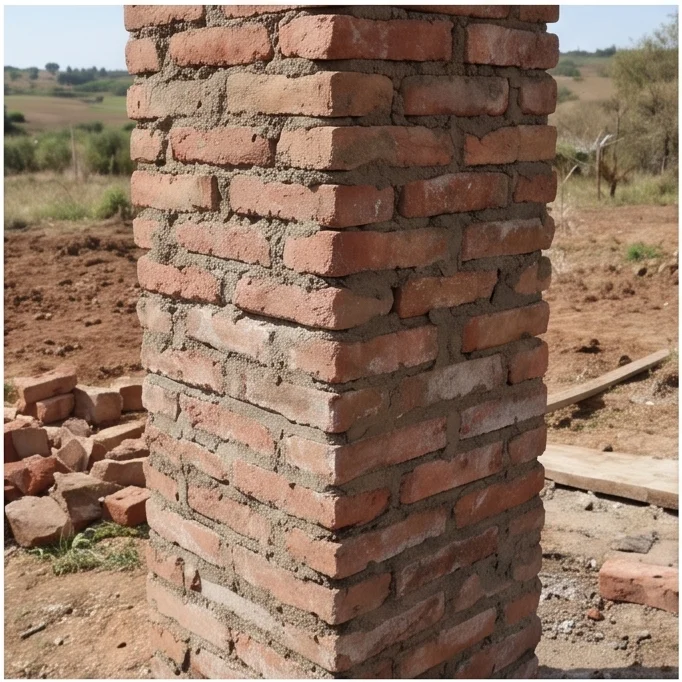

Paso 5: La Campana
La campana es la parte que captura el humo y lo dirige hacia el tubo de salida. Es una estructura trapezoidal que se angosta hacia arriba, como una embudo invertido.
Para construirla, debes ir cerrando las paredes gradualmente, inclinandolas hacia adentro. Cada hilada debe sobresalir unos 2 centimetros hacia el centro. Esto crea una pendiente que guia el humo hacia el tubo.
La campana debe tener una altura de 40 centimetros. En la parte superior, debes dejar un orificio circular de 150mm de diametro para conectar el tubo de humos. Este orificio debe estar perfectamente centrado.

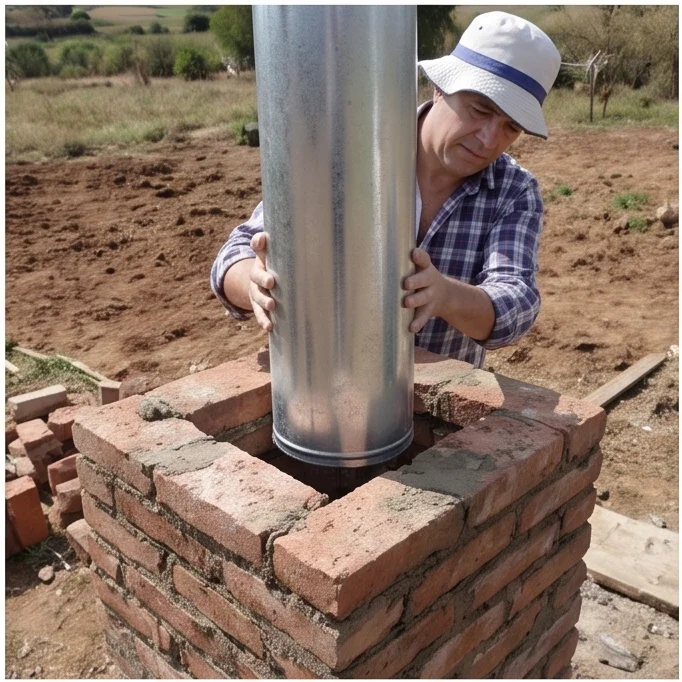

Paso 6: El Tubo de Humos
El tubo de humos es el conducto por donde sale el humo al exterior. Debe ser de chapa galvanizada de 150mm de diametro y al menos 2 metros de largo. La parte mas importante es que el tubo debe pasar por el techo sin tocar ningun material combustible.
Si tu techo es de madera, debes dejar al menos 30 centimetros de separacion entre el tubo y la madera. Puedes usar un aislante termico alrededor del tubo donde pasa por el techo.
La parte exterior del tubo debe sobresalir al menos 1 metro sobre el techo para garantizar un buen tiraje. Si el tubo es muy corto, el humo no va a tener fuerza para subir y te va a volver para adentro.
El Secreto del Buen Tiraje
El tiraje es la fuerza con que el humo sube por el tubo. Si el tiraje es bueno, la chimenea funciona perfectamente. Si es malo, el humo se te escapa por todos lados.
El tiraje depende de tres factores: la altura del tubo, la temperatura del humo y la ausencia de obstrucciones. A mayor altura del tubo, mayor tiraje. A mayor temperatura del humo (que depende de que tan bien queme la leña), mayor tiraje. Y si no hay curvas innecesarias ni obstrucciones, el humo sube sin problemas.
Un error comun es hacer el tubo demasiado largo con muchas curvas. Cada codo de 90 grados equivale a 1 metro de tubo recto en cuanto a resistencia al flujo. Asi que si tu chimenea tiene dos codos, es como si tubieras 2 metros menos de altura.
Procura que el tubo sea lo mas recto y corto posible. Si necesitas hacer una curva, usa angulos de 45 grados en lugar de 90. Y nunca pongas una capota o sombrero en la parte superior del tubo si no es estrictamente necesario, porque eso obstruye el flujo del humo.
Errores Comunes que Debes Evitar
- Usar ladrillos mojados: Si los ladrillos estan mojados cuando los asentas, el mortero no agara bien y las paredes se van a debilitar. Seca los ladrillos al sol antes de usarlos.
- No nivelar cada hilada: Si una hilada queda desnivelada, todas las demas van a quedar peor. Siempre verifica con nivel.
- Hacer el hogar demasiado grande: Un hogar grande quema mas leña pero tambien pierde mas calor. Para una sala normal, 60 cm de ancho es suficiente.
- Omitir los agujeros de aire en el fondo: Sin aire fresco, la combustion es pobre y genera mucho humo.
- Cortar el tubo muy cerca del techo: El tubo debe sobresalir al menos 1 metro para tener buen tiraje.
- No usar mortero refractario en el hogar: El hogar de chapa puede soldarse o atornillarse, pero las juntas deben sellarse bien para que no entre aire.
Materiales de Construccion: Que Comprar y Donde
Los ladrillos de campo los podes conseguir en cualquier ladrillera de barrio. Son los mas baratos del mercado, generalmente entre 0.10 y 0.20 dolares por ladrillo. No busques que sean perfectos: los ladrillos de campo suelen tener imperfecciones, pero eso no afecta la funcion de la chimenea.
El cemento portland lo encontras en cualquier ferreteria. Compra el de 50 kilos, que es el mas conveniente. Para el mortero de asentar vas a necesitar aproximadamente un saco.
La arena fina es la que se usa para mezclar con el cemento. Si tenes acceso a arena de rio, es la mejor opcion. Si no, la arena que venden en las ferreterias sirve perfectamente.
La chapa galvanizada la consegis en casas de materiales de construccion o en chaperias. Pide que te corten un pedazo de 1 metro por 1 metro de 2mm de espesor. Y el tubo de humos lo venden en longitudes de 1 metro o 2 metros.
Mantenimiento
Una chimenea de ladrillos comunes necesita mantenimiento basico pero constante. Lo mas importante es limpiar el tubo de humos cada 3 meses si la usas seguido. El hollin se acumula en las paredes del tubo y puede obstruir el flujo, lo que genera humo en la sala.
Tambien debes revisar las juntas del mortero una vez al año. Si ves grietas, rellenalas con mortero nuevo. Las grietas dejan pasar aire y reducen la eficiencia de la chimenea.
El hogar de chapa eventualmente se va a oxidar por el uso constante. Cuando veas que el fondo esta muy delgado o tiene agujeros, reemplazalo. Es un trabajo rapido y barato.
Consejos de Seguridad
- Nunca uses gasolina o alcohol para encender la leña. Estos productos generan explosiones que pueden derrumbar la chimenea o causar incendios.
- Manten alejados los objetos combustibles. Muebles, cortinas y ropa no deben estar a menos de 1.5 metros de la chimenea.
- Instala un detector de humo. Es barato y puede salvarte la vida.
- Nunca dejes la chimenea encendida sin supervision. Si te vas a dormir o salis de casa, apagala completamente.
- Ten un extintor cerca. Un extintor de polvo quimico de 2 kilos es suficiente.
Ventajas de esta Chimenea
- Costo muy bajo: Menos de 80 dolares en materiales.
- Facil de construir: No se requieren conocimientos avanzados de albañileria.
- Repuestos baratos: Si algo se rompe, es facil y barato de reemplazar.
- Calefaccion eficiente: Calienta bien una sala de 20 a 30 metros cuadrados.
- Apariencia rustica: Queda bonita en casas de campo o quintas.
Desventajas
- Rendimiento moderado: No es tan eficiente como una estufa rusa o una chimenea de diseño.
- Consumo de leña: Necesitas bastante leña para mantener el calor.
- Mantenimiento: Requiere limpieza regular del tubo.
- Ocupa espacio: Necesitas un lugar bien ventilado y alejado de materiales combustibles.
Comparacion con Otras Chimeneas
Si estas pensando en construir una chimenea, es importante que sepas las diferencias entre las opciones disponibles:
- Chimenea de ladrillo comun (esta): Economica, facil de construir, rendimiento moderado.
- Chimenea de ladrillo refractario: Mas cara pero resiste mejor las altas temperaturas. Ideal para uso intensivo.
- Chimenea de piedra: Estetica premium pero muy costosa y dificil de construir.
- Chimenea de chapa: La mas economica pero tambien la menos duradera.
- Estufa rusa: La mas eficiente (90% de rendimiento) pero la mas compleja de construir.
Para empezar, esta chimenea de ladrillo comun es la mejor opcion. Si despues queres algo mas eficiente, podes mejorarla agregando ladrillos refractarios en el hogar o construyendo una estufa rusa completa.
Preguntas Frecuentes
Cuanto dura esta chimenea?
Con mantenimiento adecuado, una chimenea de ladrillos comunes puede durar 20 o mas años. El factor limitante es el hogar de chapa, que puede necesitar reemplazo cada 5 a 10 años dependiendo del uso.
Puedo usarla para cocinar?
Si, podes colocar una rejilla sobre el hogar para cocinar. Sin embargo, no es tan practica como una estufa o una parrilla, porque no tiene control preciso de temperatura.
Necesito permiso para construirla?
Depende de tu municipalidad. En general, para chimeneas pequenas dentro de una propiedad privada no se requiere permiso, pero es mejor consultar.
Que tipo de leña es mejor?
La leña dura (quebro, eucalipto, sauce) quema mas lento y genera mas calor que la leña blanda (pino, sauce joven). Evita leña verde o mojada, porque genera mucho humo y poca calor.
Tambien te puede interesar

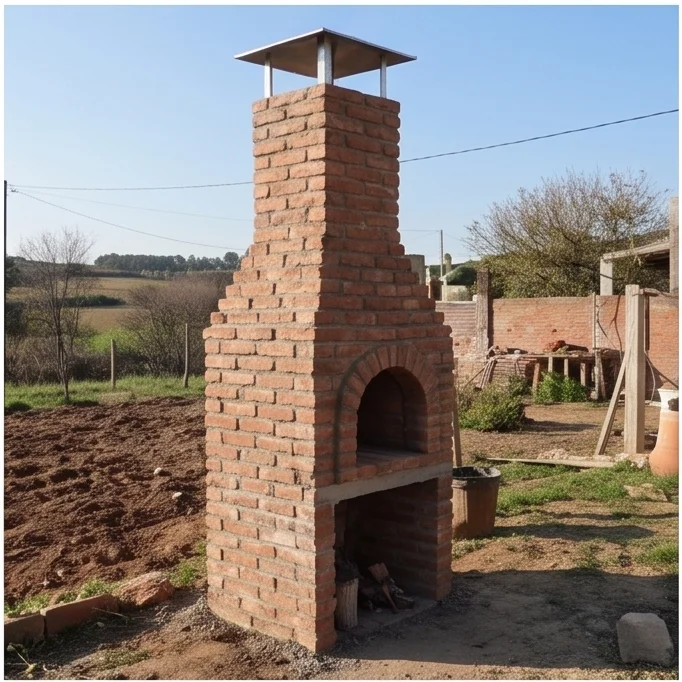

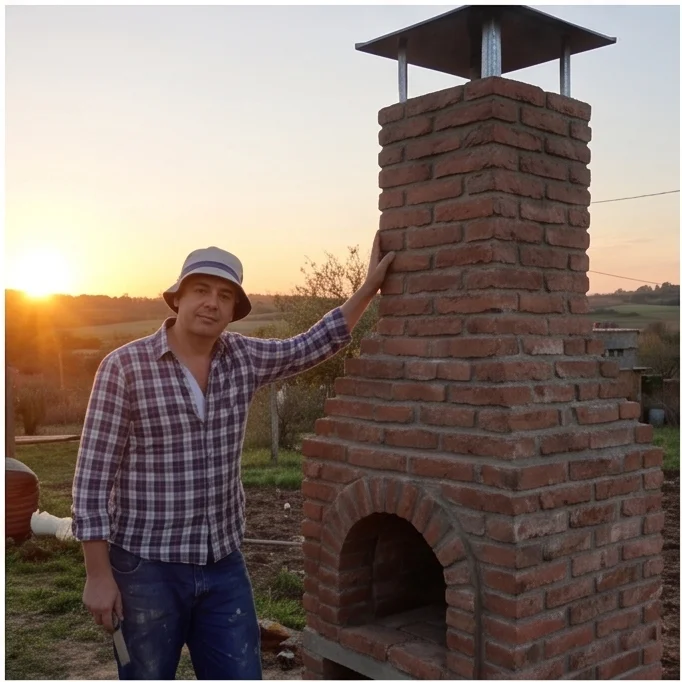

Conclusion
Construir una chimenea economica de ladrillos de campo es un proyecto perfecto para quien quiere tener calor en su hogar sin gastar mucho dinero. No necesitas ser experto, solo tener paciencia y seguir los pasos correctamente.
Lo mas importante es la base: un piso firme y nivelado. Si la base esta bien, todo lo demas sale solo. Y recuerda siempre priorizar la seguridad: aleja los materiales combustibles, instala el tubo correctamente y nunca dejes la chimenea encendida sin supervision.
Si tenes dudas o problemas con tu construccion, deja un comentario y te ayudo. Y si construiste una chimenea con esta guia, comparti tu experiencia con la comunidad.
Si encontraste errores ortograficos deja un comentario y lo corregimos.
