Hola amigos de Deladrillo, bienvenidos. Hoy les traigo un proyecto que me encanta: la chimenea de obra rapida, tambien conocida como estufa economica de ladrillos de campo. Esta chimenea se construye con solo 150 ladrillos, sin una sola gota de hormigon ni una varilla de hierro. Todo se sostiene con arcos de medio punto que trabajan como estructura autoportante. Es la chimenea mas economica que vas a encontrar, se hace en 3 a 4 dias y calienta que es uncontento.
Esta idea nace de las estufas rusticas tipo campo que se ven en el Uruguay y Argentina profunda. Los puesteros y campesinos construian asi sus fogones: con ladrillos de campo, barro y nada mas. Sin hormigon, sin hierros, sin tecnologia. Solo la inteligencia del arco que distribuye el peso hacia los costados. Esa es la clave de esta chimenea: el arco de medio punto como estructura autoportante.
Por que esta Chimenea es Tan Economica
Con solo 150 ladrillos de campo (los mas baratos que encuentres), un saco de cemento, arena, cal y un tubo de humos, tenes la chimenea funcionando. No necesitas hormigon armado, ni viguetas, ni hierro, ni ladrillos refractarios (aunque si queres podes poner algunos en el hogar).
El secreto esta en los arcos de medio punto. El arco distribuye el peso hacia los costados en lugar de hacia abajo, lo que permite salvar luces de hasta 80 cm sin necesidad de vigas de hormigon ni perfiles de hierro. Es la misma tecnica que usaban los romanos hace 2000 anos. Si funciono para los acueductos romanos, funciona para tu chimenea.
En resumen, con 150 ladrillos, mortero 5:1:0.5, un cimbrado de madera para los arcos y un tubo de humos de 150 mm, vas a tener una chimenea funcionando por menos de 60 dolares.
Materiales Necesarios
Estructura

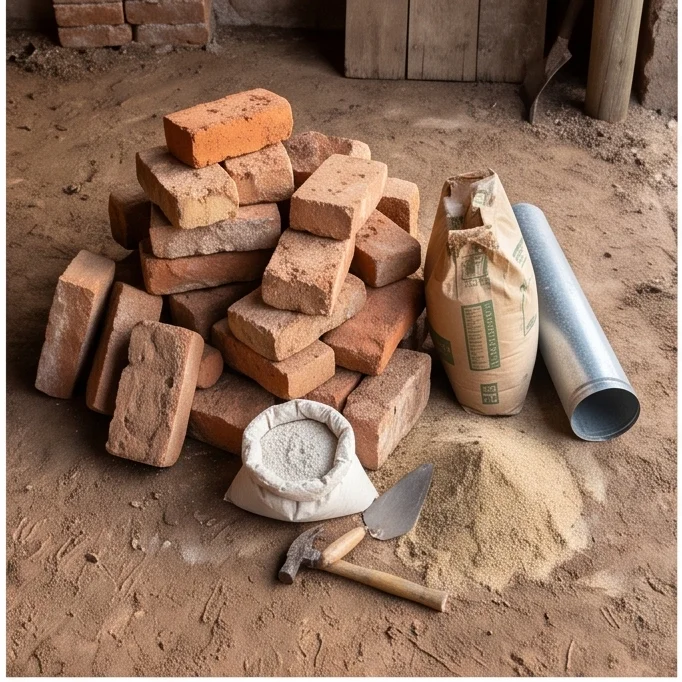

- 150 ladrillos comunes de campo (los mas baratos, no necesitan ser de primera)
- 1/2 saco de cemento Portland (25 kg)
- 15 kg de cal hidratada
- 200 kg de arena fina
- Agua (la necesaria para el mortero)
Hogar y conducto
- 1 chapa galvanizada de 2 mm (0.8 x 0.6 m para el fondo del hogar, opcional)
- 2 metros de tubo de chapa galvanizada de 150 mm
- 1 sombrerete o capota
Herramientas
- Palustre (cuchara de albanil)
- Nivel de burbuja
- Plomada
- Martillo y cincel
- Regla de albanil
- Amoladora angular (para cortar algunos ladrillos)
- Cubeta para mezclar
- Tablas de madera para el cimbrado de los arcos
Mortero 5:1:0.5
Usamos nuestra mezcla de siempre: 5 partes de arena, 1 parte de cal hidratada y media parte de cemento Portland. La cal le da plasticidad y permite que los ladrillos trabajen con la dilatacion termica. Si usas solo cemento, las juntas se craquelan con el calor.
Los ladrillos deben estar humedecidos antes de asentarlos. Metelos en agua unos minutos, o mojalos con manguera el dia anterior. Si el ladrillo esta seco, chupa el agua del mortero y la junta queda pobre.
Dimensiones
- Ancho total: 80 cm (4 ladrillos de largo)
- Fondo total: 50 cm (2 ladrillos y medio)
- Altura del hogar: 60 cm
- Altura de la campana: 40 cm
- Diametro del tubo: 150 mm (6 pulgadas)
- Arco de medio punto: Luz de 60 a 80 cm, flecha de 30 a 40 cm
Los Arcos de Medio Punto: La Clave de Todo
El arco de medio punto es la estructura autoportante que sostiene toda la chimenea sin necesidad de hierro ni hormigon. El arco trabaja a compresion: las piezas (dovelas) se empujan entre si transfiriendo el peso hacia los apoyos laterales. Mientras los apoyos laterales esten firmes, el arco no se cae.
Para construir el arco necesitas un cimbrado de madera. Esto es una estructura temporal de tablas que sostiene los ladrillos mientras se seca el mortero. Podes usar madera de descarte, no necesita ser fina.
Pasos para el arco de medio punto:
- Corta una tabla contrachapada o de pino con la curva del arco (la altura del arco debe ser la mitad de la luz, de ahi lo de medio punto)
- Clava esa tabla sobre dos soportes verticales a la altura correcta
- Coloca los ladrillos desde los costados hacia el centro, inclinados siguiendo la curva
- La clave del arco (el ladrillo del centro) debe ser el ultimo en colocarse
- Usa un adoquin de granito de 12 kg como clave si queres darle masa termica
- Deja secar el arco 24 horas antes de retirar el cimbrado
Importante: Las paredes laterales deben estar secas antes de construir el arco. Si estan frescas, el peso del arco las puede abrir. Pon tablas a los costados de las paredes laterales para evitar que el peso del arco las empuje.
Construccion en 3-4 Dias
Dia 1: Preparacion y base

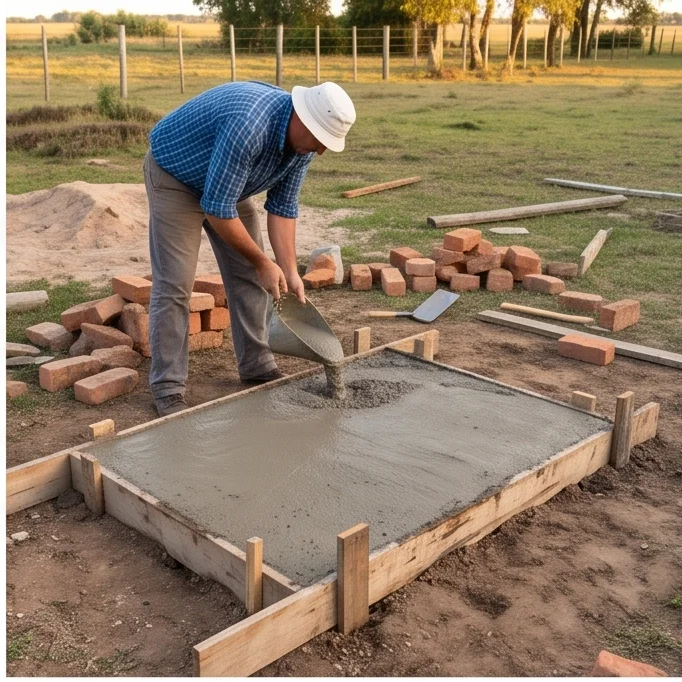

Prepara el terreno: nivela el piso donde va a ir la chimenea. Si tenes piso de madera, retira esa seccion. Hace una base simple de ladrillos asentados directamente sobre el piso firme (sin hormigon). La primera hilada va de testa en el frente y de canto en los laterales, formando un rectangulo de 80x50 cm.
Verifica constantemente con nivel. La primera hilada es la mas importante. Si queda chueca, todo lo que viene arriba va a quedar chueco.
Deja secar la base el resto del dia.
Dia 2: Paredes laterales y arco del hogar

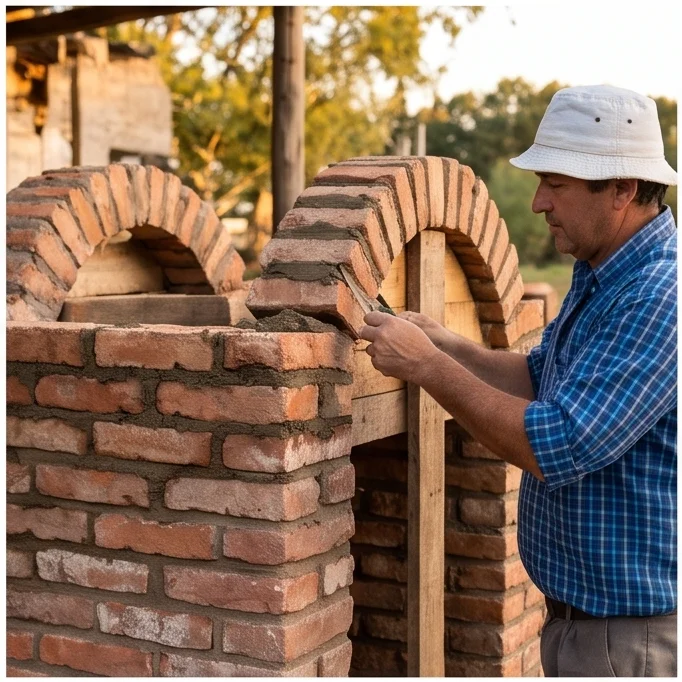

Levanta las paredes laterales hasta 60 cm de altura. Las paredes deben ir con una leve inclinacion hacia adentro (27 grados con respecto al frente). No hace falta que sea exacto, a ojo de buen cubero.

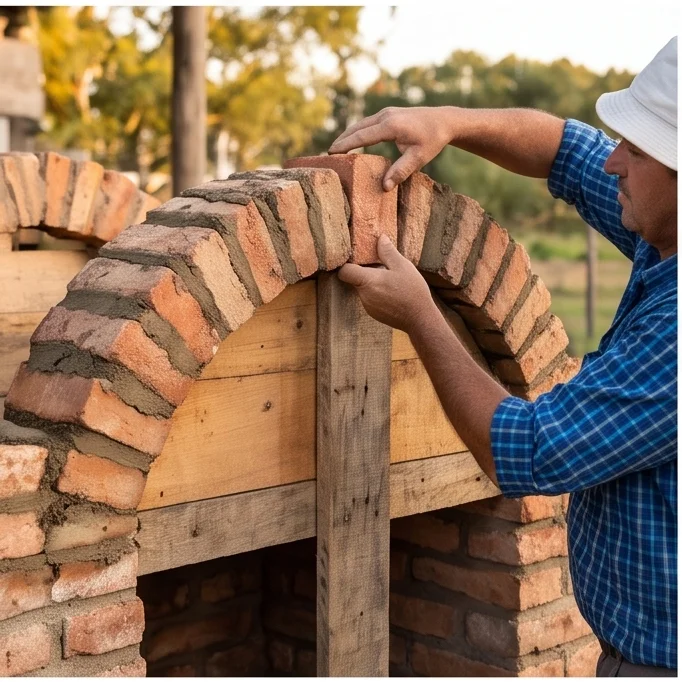

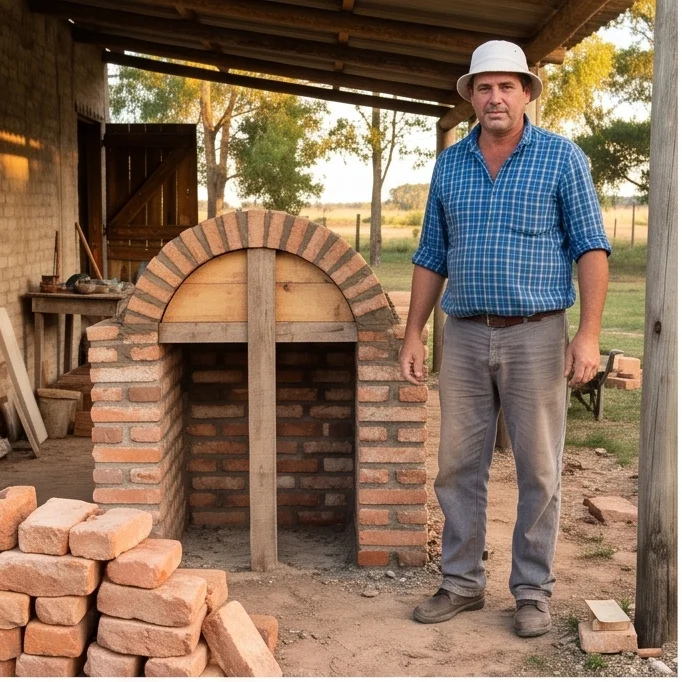

Construye el arco de medio punto del hogar. Prepara el cimbrado de madera, coloca los ladrillos desde los costados hacia el centro. La clave del arco se coloca al final. Si tenes un adoquin de granito, ese es el momento de usarlo.
Deja secar el arco 24 horas.
Dia 3: Campana y conducto

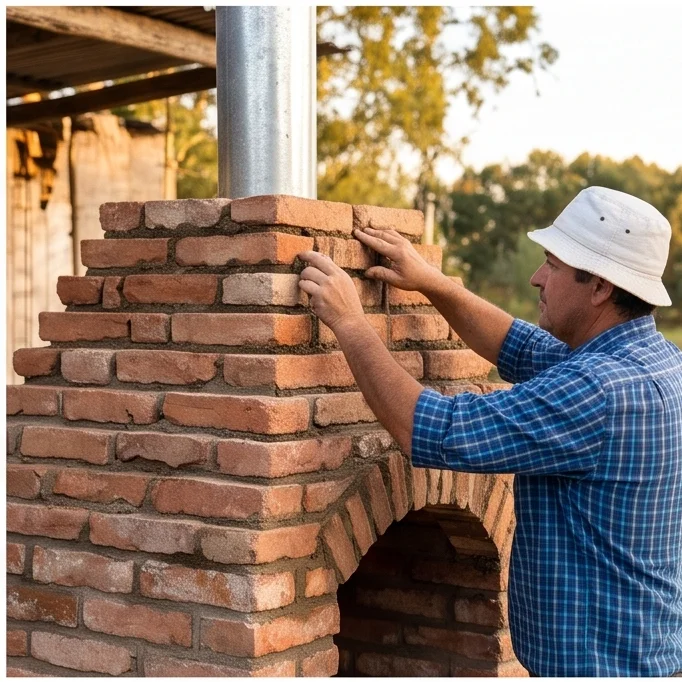

Arriba del arco del hogar, construye la campana cerrando progresivamente las paredes hasta llegar al diametro del conducto (15 cm). La campana debe tener 40 cm de altura. Las paredes laterales de la campana se inclinan hacia adentro formando un angulo de 60 grados con la horizontal.
Instala el tubo de humos en la parte superior de la campana. Aseguralo con mortero o con alambre galvanizado. El tubo debe salir al exterior y sobrepasar el techo al menos 1 metro.
Dia 4: Sombrerete y terminacion

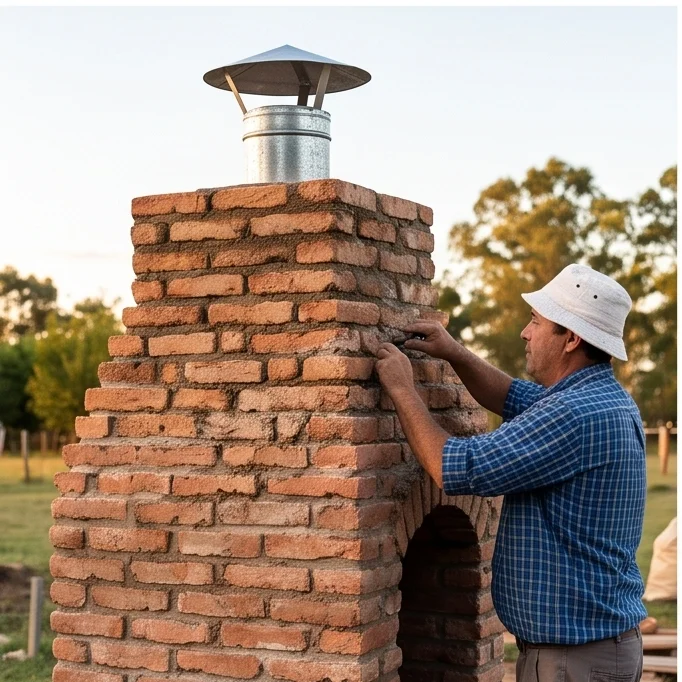

Coloca el sombrerete en la salida del conducto. Si no tenes sombrerete, podes improvisar una tapa de chapa sostenida con varillas a 12 cm de la boca del conducto.
Hace el bolseado rustico de las juntas: con una esponja humeda, frota las juntas aun frescas en forma de circulos hasta que quede una superficie ligeramente concava. Esto sella las juntas y les da aspecto rustico.
Por que No Necesita Hormigon ni Hierro
La estructura autoportante de arcos de medio punto elimina la necesidad de vigas de hormigon, perfiles de hierro o columnas de refuerzo. Cada arco transfiere el peso a los apoyos laterales, y esos apoyos laterales estan sostenidos por los arcos de abajo. Es un sistema en equilibrio.
Los ladrillos trabajan a compresion, que es para lo que estan disenados. El mortero 5:1:0.5 proporciona la adherencia necesaria sin rigidizar demasiado la estructura, permitiendo pequenas dilataciones termicas sin agrietarse.
Si todo esto te parece increible, te recomiendo leer el articulo sobre la boca de la estufa donde explicamos el mismo principio aplicado a la boca y el dintel.
El Tiro en esta Chimenea
El tiro funciona por el mismo principio de siempre: el aire caliente sube. La relacion entre la boca y el conducto debe ser aproximadamente 10:1. Para una boca de 60x40 cm (2400 cm2), necesitamos un conducto de 240 cm2, que es un tubo de unos 17 cm de diametro. Con 15 cm andamos bien para ambientes de hasta 30 m2.

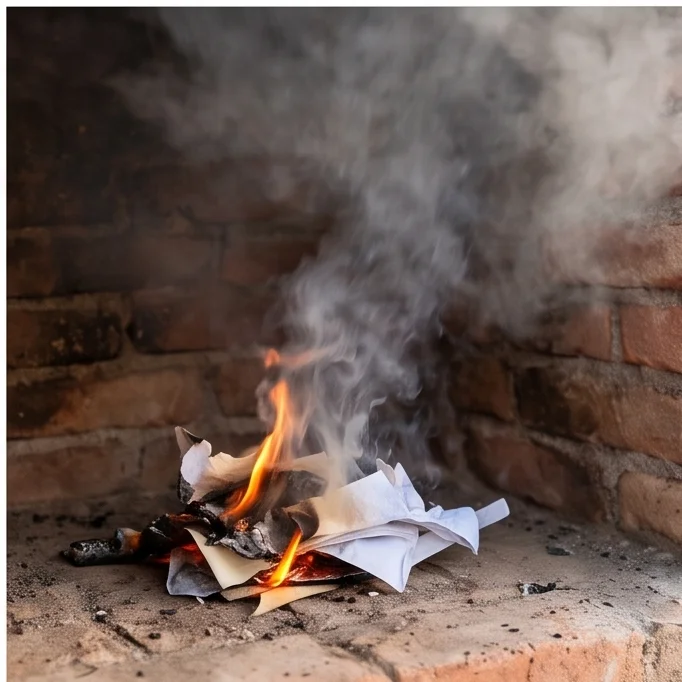

Si el tiro es pobre, revisa que:
- El conducto sobresalga al menos 1 metro del techo
- No haya obstrucciones en el conducto
- La lena este seca (menos de 20% de humedad)
- No haya curvas innecesarias en el conducto
El Bolseado Rustico
Para el acabado usamos la tecnica del bolseado. Con una esponja (polifon) humeda, frotamos las juntas de los ladrillos aun frescas en forma de circulos, hasta que quede una superficie ligeramente concava. Esto sella las juntas y les da ese aspecto rustico que tanto nos gusta. No nos desvelamos por dejar perfecto: cuanto mas desprolijo, mejor va con el estilo campo.
Errores Comunes
- No esperar que seque el arco: Si retiras el cimbrado antes de 24 horas, el arco se cae. Paciencia.
- Paredes laterales debiles: Si las paredes laterales no estan firmes, el arco las abre. Pon tablas de refuerzo.
- No humedecer los ladrillos: Los ladrillos secos absorben el agua del mortero y la junta queda pobre.
- Boca sobredimensionada: Si la boca es muy grande para el conducto, el humo se devuelve.
- Falta de sombrerete: El agua de lluvia destruye el interior. No te olvides de proteger la salida.
- Encender antes del curado: Espera al menos 7 dias antes del primer encendido. El primer fuego debe ser chico.
Seguridad
- La base debe ser incombustible. Si el piso es de madera, pone una base de ladrillos directamente sobre el piso firme.
- Distancia minima de 50 cm entre la boca y cualquier material combustible.
- El piso frente a la boca debe ser de ceramica, piedra o ladrillo, nunca de madera.
- El tubo debe pasar por el techo con 30 cm de separacion de cualquier material combustible.
- Instala un detector de humo en la habitacion.
Consejos Importantes
- Para la clave del arco busca un adoquin de granito en la calle. Pesa 12 kg y acumula calor justo en la garganta.
- No uses lena verde. Deja secar la lena al menos 6 meses antes de usarla.
- Limpia el conducto al menos una vez al ano, antes de la temporada de frio.
- Si el humo se devuelve al encender, revisa que la garganta no este obstruida y que el conducto este limpio.
- El primer encendido debe ser templado. Fuego chico las primeras veces para curar el mortero.
Lo que Dicen los que la Han Construido
"La hice en un fin de semana con mi hermano. 150 ladrillos, un cimbrado de madera de descarte y un tubo de 150 mm. Gaste 45 dolares. Calienta toda la casa." - Juan de Salto, Uruguay.
"Pense que sin hierro no iba a aguantar, pero el arco de medio punto es magico. Ya lleva 3 inviernos y esta firme como el primer dia." - Maria de Tacuarembo.
Animate a construirla. Es el proyecto perfecto para el que quiere calor sin gastar una fortuna.
