Hola amigos de Deladrillo, bienvenidos. Hoy vamos a construir una estufa horno de ladrillos completa, desde el contrapiso hasta la prueba de fuego. Una estufa con horno integrado es la mejor forma de aprovechar la lena: calefaccionas la casa y cocinas al mismo tiempo. Si ya construiste alguna chimenea basica, esta estufa es el siguiente nivel.
La estufa horno que vamos a construir tiene tres partes fundamentales: la base o contrapiso, las paredes con la boca del fuego, y el horno integrado que se comunica con la campana de humos. Todo con ladrillo comun, mortero de cal y un poco de hierro para el contrapiso.

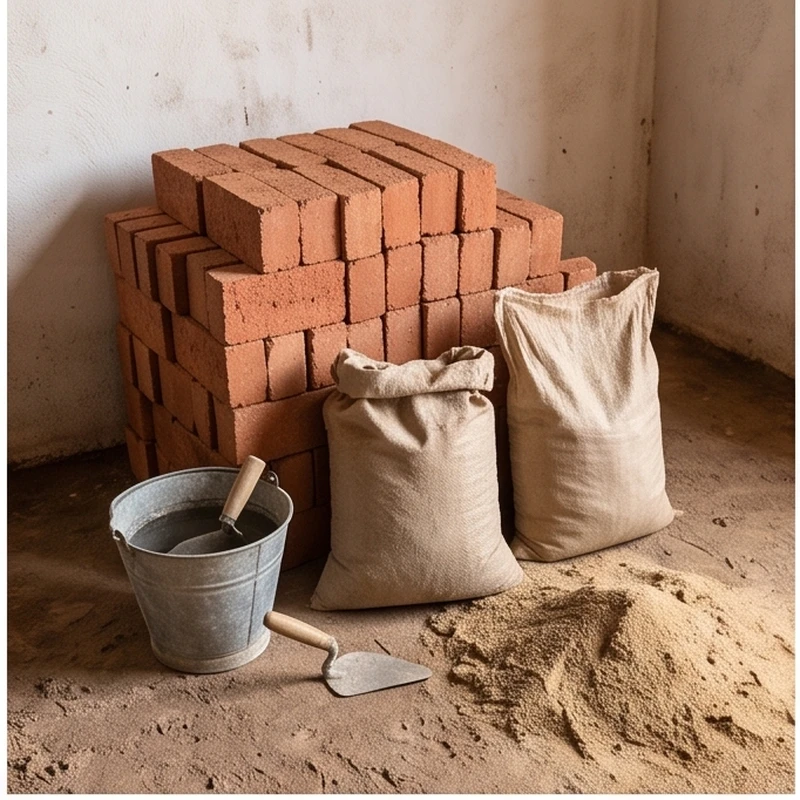

Materiales
- Ladrillos comunes (180-200 para una estufa de tamaño mediano)
- Arena comun para mortero (aprox 0.5 metro cubico)
- Cal hidratada (25 kg)
- Cemento Portland (1 bolsa de 25 kg para el contrapiso)
- Hierro - 4 barras de 8mm y maya electrosoldada para el contrapiso
- Plastico o cinta para marcar el dibujo en el piso
- Nivel, plomada y escuadra
- Tapa plastica de 20 litros (para el arco del horno)
Paso 1: Contrapiso y Cimientos

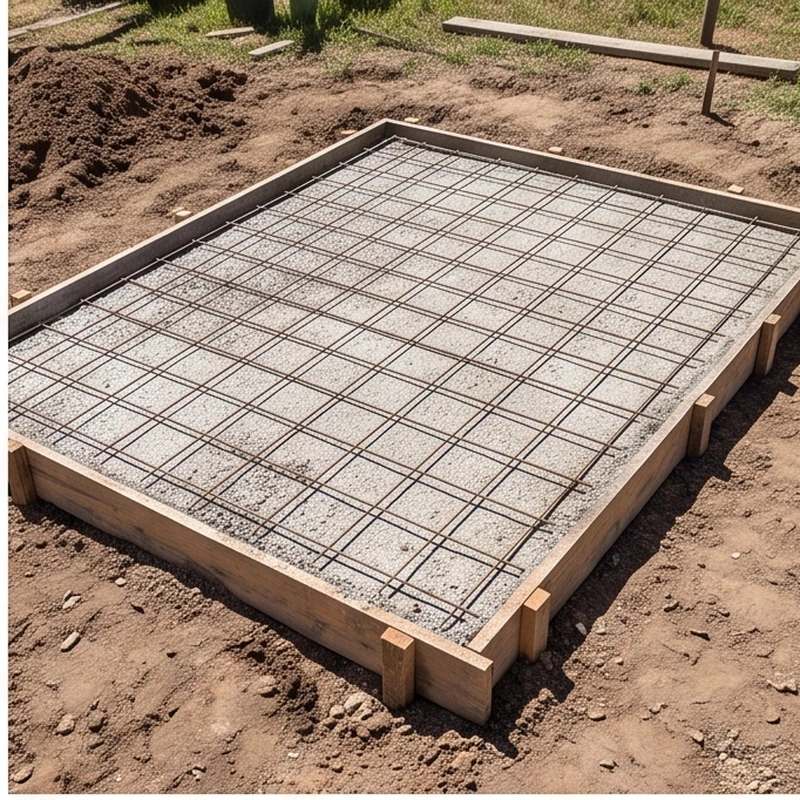

El contrapiso es la base de toda la estufa. Tiene que quedar nivelado y firme. Se excava un pozo de unos 15 cm de profundidad, se coloca una capa de piedra picada y se compacta. Despues va el hierro: 4 barras de 8mm en forma de cruz, apoyadas sobre ladrillos para que queden a la mitad de la altura del hormigon. Arriba va la maya electrosoldada.
El hormigon es 3 piedra, 2 arena, 1 portland. Se vierte sobre el hierro y se nivela con regla. Deja que fragüe 48 horas antes de seguir. La superficie tiene que quedar lisa y parejita, porque ahi van a ir los primeros ladrillos.

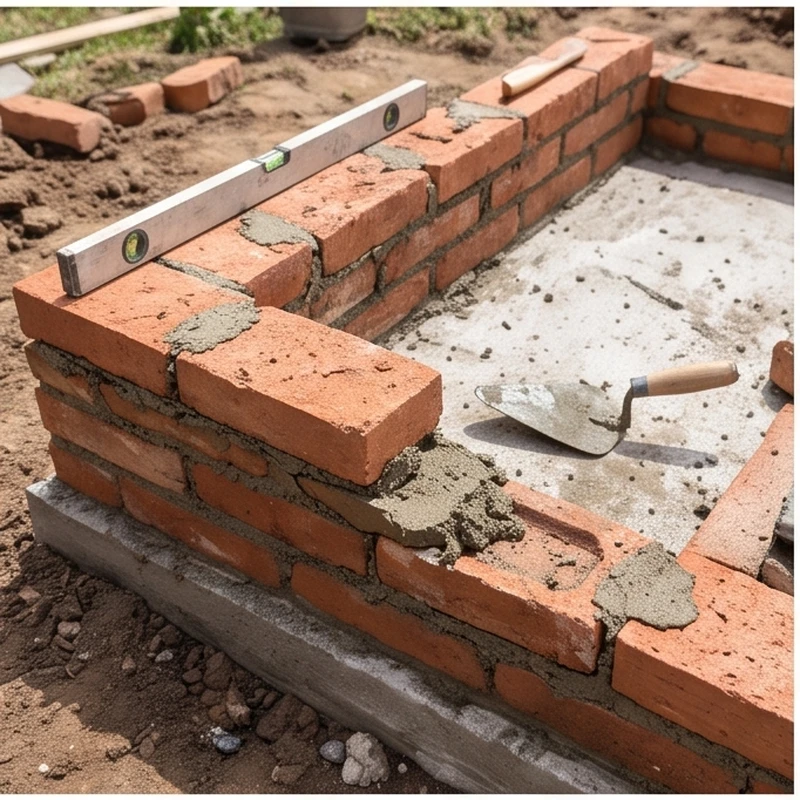

Paso 2: Armado de las Paredes
Una vez seco el contrapiso, dibuja en el piso la forma de la estufa con plastico o cinta. Esto te va a guiar para no perderte. Los primeros ladrillos se asientan con mortero 5:1:0.5 (5 partes de arena, 1 de cal, 0.5 de cemento). Es importante que los ladrillos esten humedecidos antes de asentarlos, porque el ladrillo seco absorbe el agua del mortero y la union queda pobre.
Las paredes van subiendo hilada por hilada. Cada tres o cuatro hiladas, verifica con nivel y plomada que todo este parejo. La boca del fuego se deja al frente, con un espacio de unos 40 cm de ancho por 30 cm de alto. Los costados se cierran con ladrillos comunes.
Paso 3: Arco del Horno
El arco del horno es la parte mas linda del trabajo. Usamos una tapa plastica de 20 litros como molde. La colocamos centrada sobre las paredes, apoyada en las pestanas que forman los ladrillos. A partir de ahi, vamos colocando ladrillos en cascara de huevo, siguiendo la curva de la tapa.
Es fundamental ir acompañando las hiladas de ambos lados al mismo tiempo, para que la presion sobre la tapa sea pareja. Si vas de un solo lado, la tapa se puede torcer. El mortero tiene que ser generoso en las juntas.
Paso 4: Camara del Horno

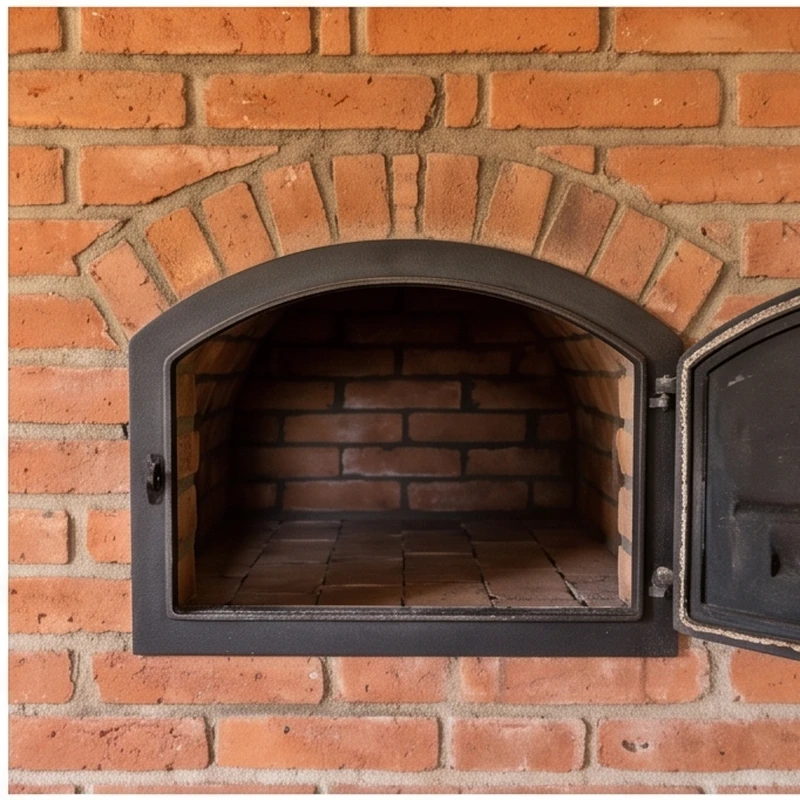

Una vez cerrado el arco con la clave, se retira la tapa plastica y se construye la camara del horno. El fondo se cierra con ladrillos apilados. La idea es que la camara quede sellada por todos lados menos por la boca, que es por donde entran y salen los alimentos. El piso del horno puede ser de ladrillo llagueado o de chapa, dependiendo de si queres mas o menos transferencia termica.
Paso 5:Conexion con la Chimenea

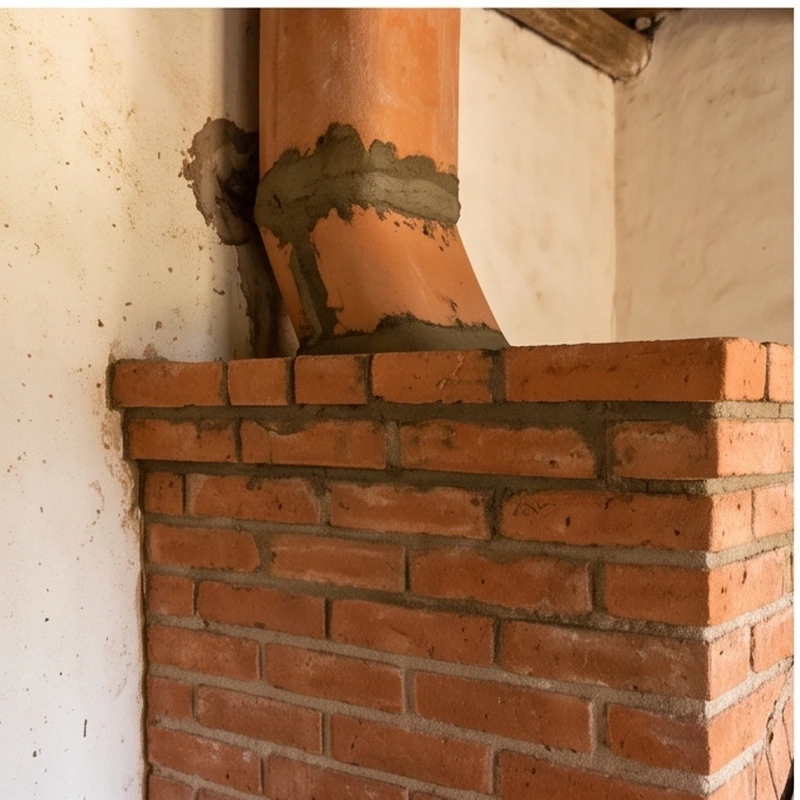

Arriba del horno va la campana de humos, que es la parte que recoge el humo de la combustion y lo lleva hacia el ducto de la chimenea. La campana se construye con ladrillos en voladizo, formando una especie de embudo. La garganta, que es el angosto entre la campana y el ducto, tiene que ser de unos 12 cm. Si es mas ancha, la estufa tira humo pero absorbe mucho aire caliente. Si es mas angosta, tira bien pero puede volcar humo al abrir la puerta.
Paso 6: Terminado

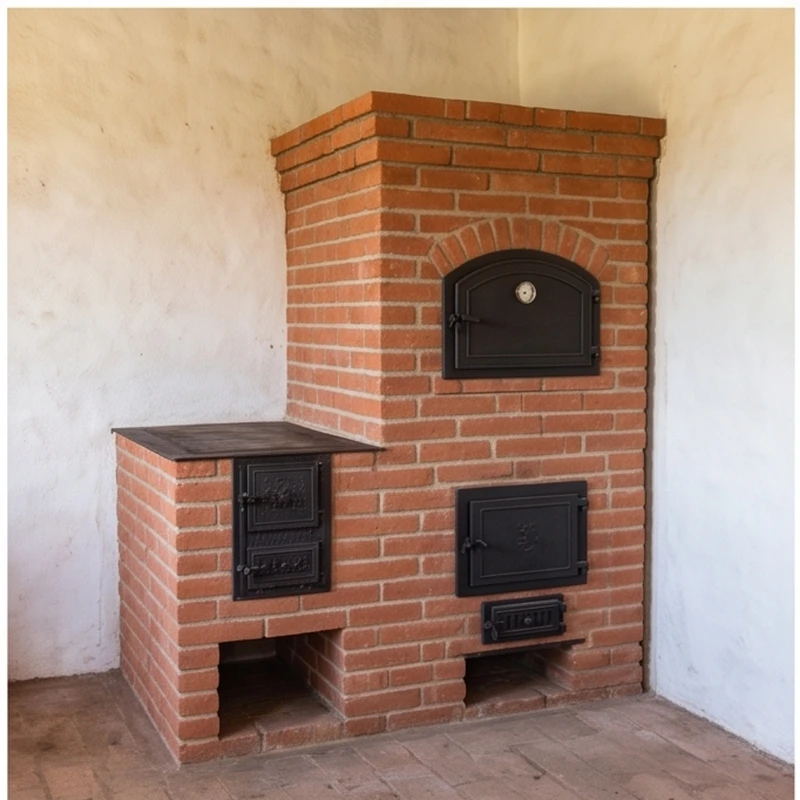

Con todo armado, se procede al terminado. Las juntas se bolsean con esponja humeda. Se puede revocar con mortero de cal y arena fina, o dejar los ladrillos vistos si te gusta el estilo rustico. La puerta del horno se instala con bisagras y debe cerrar hermetico si queres usar el horno para cocinar. Si es solo para calefaccion, una puerta simple alcanza.

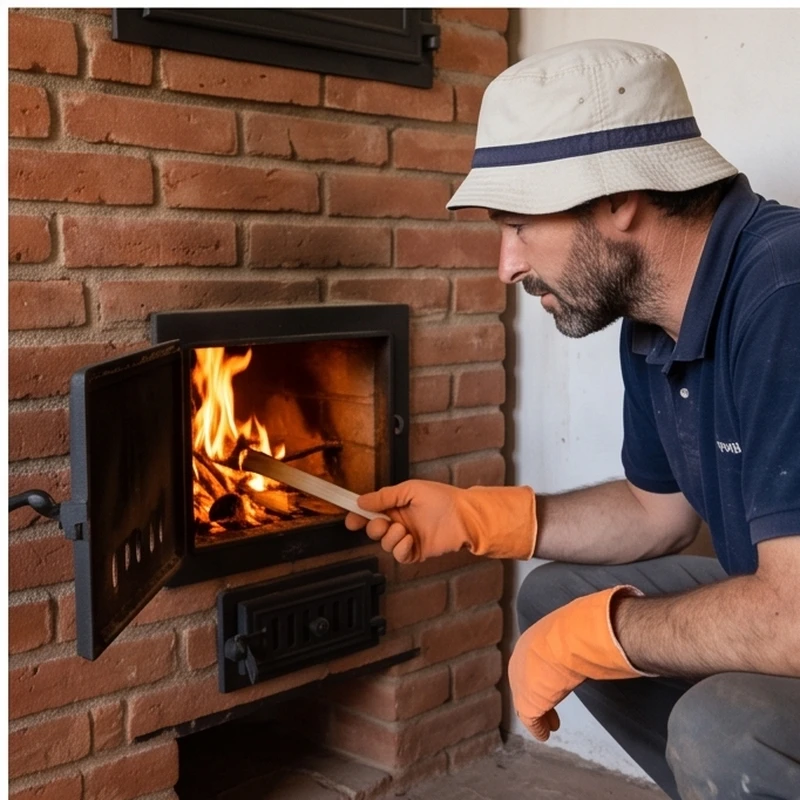

Paso 7: Prueba de Fuego
Llego el momento de la verdad. Antes del primer encendido, deja que la estufa seque al menos 7 dias. El primer fuego tiene que ser chiquito y templado, solo para que el mortero termine de secar sin agrietarse. Prende unas ramitas secas y va subiendo de a poco. Si el humo sale bien por la chimenea y la puerta del horno no larga humo, esta todo bien. Si ves que algo tira para atras, revisa la garganta y la altura de la chimenea.
Publicidad
Consejos Finales
- Si el horno es para cocinar, usa siempre lena natural seca. Nada de maderas con pintura o resinas.
- La puerta del horno necesita manija aislante para no quemarse.
- El primer mes, usa la estufa con fuegos chicos para que todo se estabilice.
- Si queres mas profundidad en el horno, podes omitir la repisa y ganar 21 cm extras.
- Instala un detector de monoxido de carbono en la habitacion.
Construir una estufa horno es un trabajo gratificante. En pocos dias tenes una estufa que calefacciona y cocina, toda de ladrillo y mortero, como se hace desde hace siglos. Si tenes dudas, deja un comentario y te ayudamos.
