La estufa más rápida Construccion de la base o cimentacion

El siguiente es un modelo simple de chimenea a leña, de fácil implementación en el hogar, de construcción tradicional y robusta, y lo que nos han solicitado en YouTube una estufa fácil de construir.

En este tutorial incluiremos a demás de fotos tres videos distribuidos en tres entradas de este blog. Será entonces la manera de construir la estufa desde el suelo, siempre y cuando contemos con un contrapiso lo suficientemente resistente para soportar el peso de la misma.-

Contrapiso o base



Esta es pues la base o cimiento sobre la que descansara la estructura, para nuestro caso la estufa en esta obra se previó la construcción de la misma por lo tanto se reforzó el

piso en la parte donde iría ubicada la misma incorporando al hormigón del piso barras adicionales de hierro.-

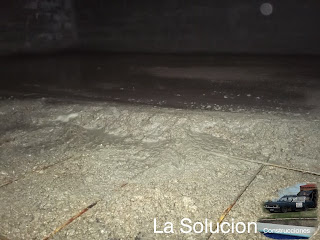

En la imagen de la izquierda se aprecian las barras de hierro que se utilzaron para reforzar el piso  en especial donde se hubicara la estufa

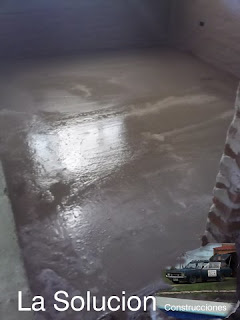

 El contapiso ya terminado, reglado y alisado además de reforzar y apisonar el terreno se tuvo especial cuido en nivelar y alisar la superficie para luego aplicar un revestimiento cerámico con adhesivo para el mismo. Siendo necesario ser muy prolijos en esta etapa puesto que el revestimiento colocado con esta tecnología copia la planimetría y nivel del suelo sin más margen de corrección que unos pocos milímetros.-
Sobre este tema pueden ver:
En video
El tutorial

De no contar con un piso resistente el paso a seguir es reforzar el piso existente de manera tal que pueda resistir el peso de chimenea, teniendo en cuenta las dilataciones y movimientos ocasionados por la diferencia de temperatura que ocurrirán al encender la estufa, pues las dilataciones serán mayores de lo habitual para una estructura dada, por ejemplo suele ocurrir sobre revoques impermeables que los mismos estallen al entrar en ebullición la humedad contenida dentro del piso o pared, es decir el agua alojada dentro de la pared al encontrarse impermeabilizada, no puede salir de la misma y entra en expansión ocasionando pequeños estallidos, en mamposterías de ladrillos permeables a base de cal suele ocurrir que las mismas se agrietan por la excesiva dilatación. Todo esto se resuelve fácilmente construyendo un recinto independiente donde se realizara la combustión de la madera, y se detalla en el video.-

IMPORTANTE: Donde elijamos instalar la estufa no deben pasar cañerías de gas, agua ni electricidad. De contar la pared donde se construirá la estufa se recomienda correr los mismos o realizar un aislamiento especifico con el cual el calor no interactúe sobre los mismos.-
A saber sobre gas, expansión del mismo y rajadura de caño tras explosión, sobre cañería de agua deformación de la cañería y perdida de las mismas, sobre conductores fundido del aislante de los mismos y posterior cortocircuito.-

Construcción de una base para la obra de una estufa a leña


Para esta parte deberemos realizar una cimentación, pudiendo ser de tipo platea o de viga, por su simplicidad la platea seria la elegida, y consta de demoler el piso existente proyectándose unos 30cm mas allá del área que ocupara la estufa.
De este modo demolemos el piso existente, marcando sobre las mismas marcas de corte, pudiendo realizar el mismo con una amoladora muñida de un disco de corte de mampostería, preferentemente de widia o simplemente mediante el uso de maseta y puntero.-
En el sistema de platea se debera reforar con armadura el hormigon esta puede ser de maya electrosoldada o redondos lisos o tratados de 8mm.
El hormigon sera en relacion a 3 partes de piedra, sea canto rodado de rio o piedra triturada Pedregullo o gravilla, 2 partes de arena mediana, una parte de cemento portland y agua.
Este tarea puede se explica mas detalladamente en estos enlaces:


 Construcción de cimentos por viga

Este caso aplica en pisos flotantes o de madera, donde no se tiene un contacto directo con el suelo, sino que por el contrario existe una cámara o espacio entre el piso y la descarga del cimiento el suelo.-

 Para esto se realiza lo anterior y se nivela con el piso existente o se construye un cimiento corrido con estribos y hierros como si se tratara de una construcción tradicional de cimentación para una casa unifamiliar

Puede verse construcción de cimientos para tener una idea mayor de como construir los hierros y realizar el encofrado.

Para levantar las paredes consultad el siguiente manual.-

Sobre confesión de morteros y mezclas para alzado de paredes así como proporciones de los distintos materiales constructivos y dosajes de áridos vea este link
