Paso a paso Construcción de una estufa en obra

Si bien esta estufa es economica, por el costo de los materiales de construcción no debemos sobre entender que su eficiencia será baja, pues funciona mas eficientemente que una chimenea de dos caras pues el tubo que comunica el piso y la espalda del hogar con la otra habitación producirá una corriente de aire caliente de almenos 40 grados luego de que la masa de la estufa alcance una buena temperatura. .
Uno de los inconvenientes de este tipo de calefacción utilizando el piso y los laterales del hogar es que el calor demora algo así como 2 horas en comenzar a fluir a la otra habitación, pero en ventaja de esto luego de que se hubiera extinguido el fuego, en la noche este sistema segira enviando calor aprovechando la acumulación calorica en las paredes y piso del hogar de la estufa.-
En esta parte describiré como construir las paredes que serivaran para refractar el calor hacia la habitación para la cual se las provea de un ángulo de tal modo que la radiación calorica se refleje hacia afuera de la boca de la estufa. Por otra parte instalaremos el ducto al serpentín que proverá calor a la otra habitación como si se tratase de una estufa de dos caras.-

Diseño y construcción de paredes refractarias, garganta y pulmón de chimenea economica de ladrillos

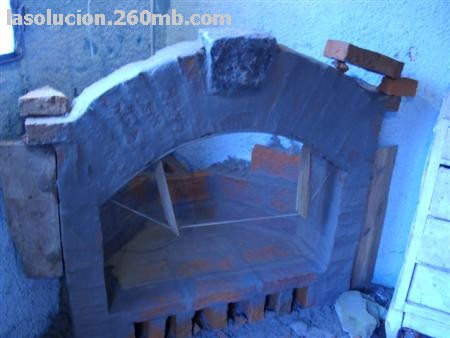

Es importante anclar los laterales de las paredes que portaran el arco, recordemos que este tipo de arcos empujan todo el peso que soportan hacia los costados a diferencia de los medio punto que lo hacen hacia
abajo .

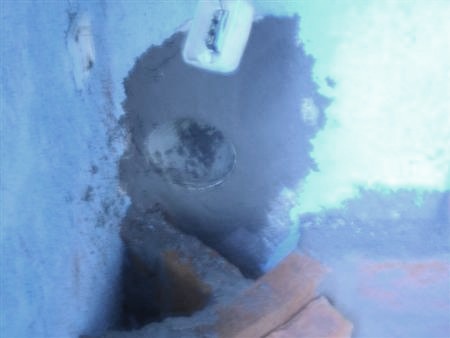

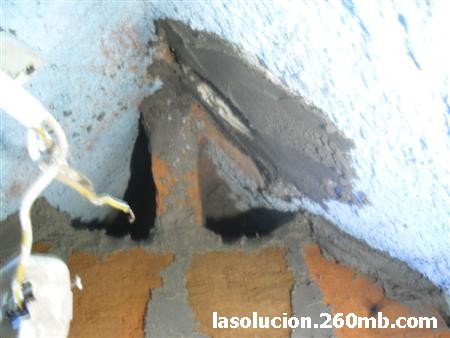

En la foto se precia el boquete que comunica con la otra habitación y el ducto que utilizaremos para comunicar el serpentín con el dormitorio


elegimos un caño de 110 mm de pvc, para este caso pero seria recomedable utilizar un material que no se deforme con el calor como ceramica o chapa.-

conección del serpentín con el otro dormitorio por este caño pasara el aire que se calentara en el piso de la chimenea

La parte, si se quiere mas complicada, de la construcción de la chimenea es la pared que soportara el pulmón o registro y hara de garganta de la estufa. para esto utilizaremos un armason para sostener los ladrillos

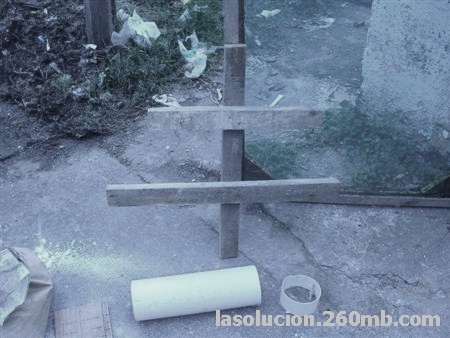

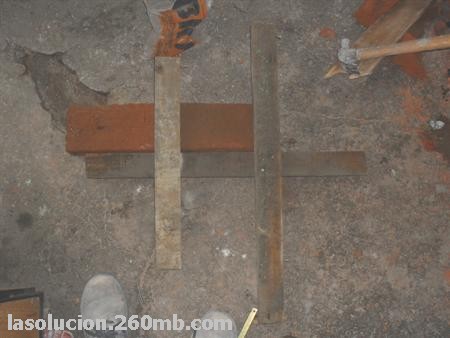

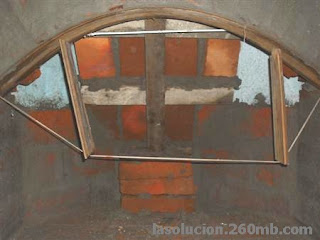

El armazón consta de tres listones uno como eje (pueden ser dos o tres dependiendo del peso y la comodida que tengamos para instalarlo) y dos en forma de cruz.-

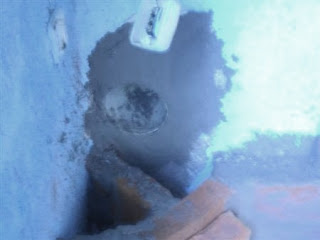

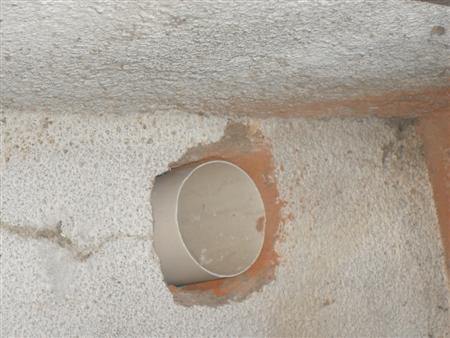

El aire caliente circula por el serpentín por el ducto que aquí vemos ya amurado.-

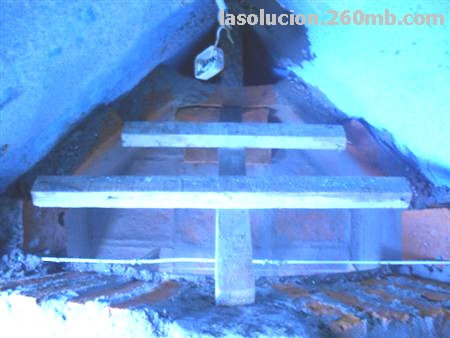

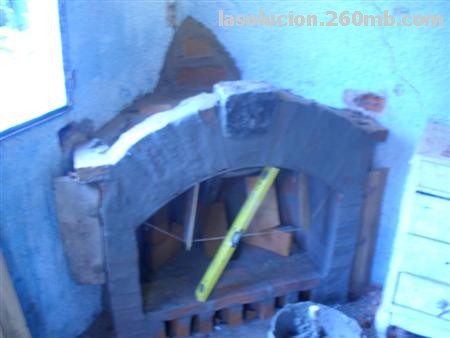

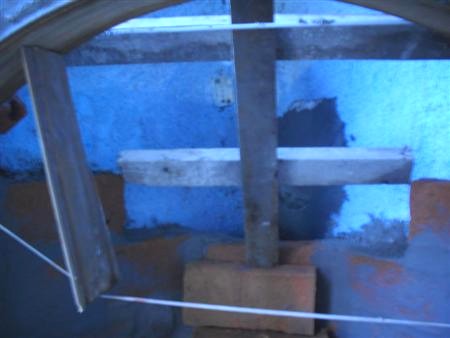

apoyando el armason que sostendrá la pared inclinada que reflectará el calor hacia el exterior y llevara los humos por la garganta
la separación entre un liston y otro será tal que nos permita descansar las dos hiladas de ladrillos que serviran de techo del hogar

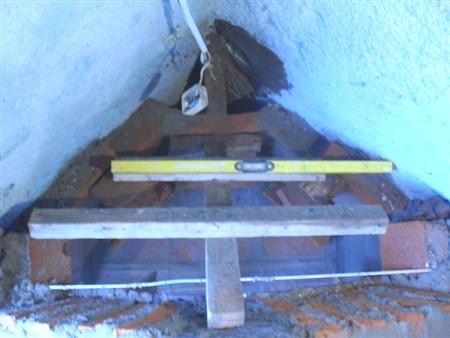

con la ayuda de un nivel y algunos ladrillos, trataremos de darle un buen apoyo al armason que nos ayudara a acomodar los ladrillos en ángulo. Debemos tener en cuenta que este es un armazón que luego debemos poder quitar con facilidad por esto debemos evitar trabarlo de modo que luego no lo logremos quitar con facilidad

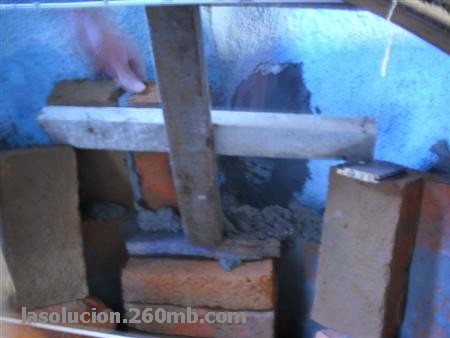

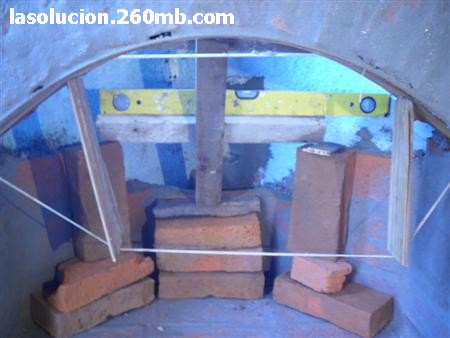

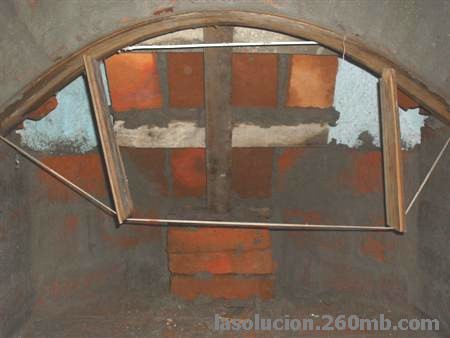

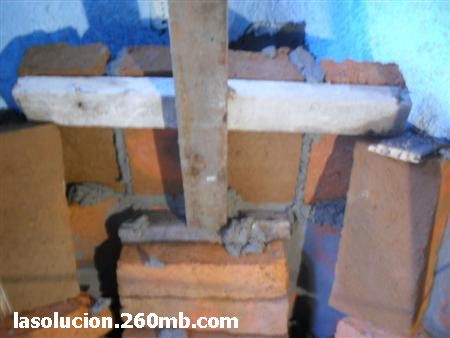

en este caso el armazón se apoya en la piedra clave del arco y lo sostienenen unos pilares realizados con ladrillos. Con solo quitar los ladrillos el armazón sale hacia abajo. También corroboremos e nivel de este.-

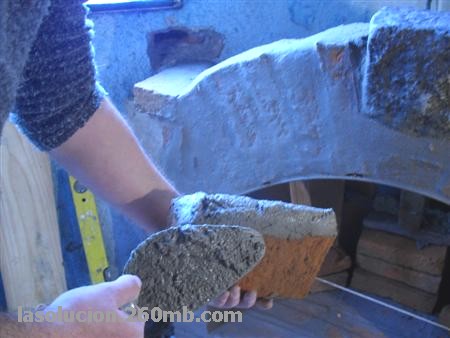

para asentar los ladrillos de canto previamente reyenamos lo que serán las juntas con una mezcla cargada y húmeda para que su pegocidad nos ermita manipular el ladrillo con el cemento en su testa.-

detalle de la colocación de los ladrillos ayudandonos del soporte de madera para conseguir la inclinación.-

aquí se precia la primer hilada esta descansa en la pared trasera y los laterales del hogar

debemos procurar que no se nos caiga cemento en el ducto, pues se nos podría obstruir.-

a media que elevamos el techo del hogar iremos realizando los laterales.-

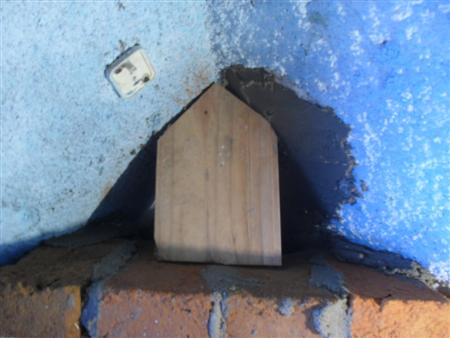

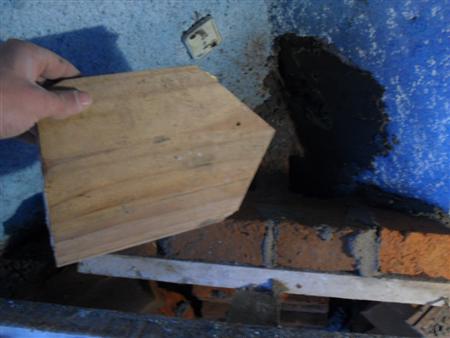

con esta tabla que quedara perdida aremos el techo de nuestro ducto del serpentín .-

la instalaremos antes de realizar la segunda hilada del techo del hogar pues luego pudiera ser muy difícil llegar

hasta el. Colocaremos la tabla por encima de la salida del caño de 110 mm .-

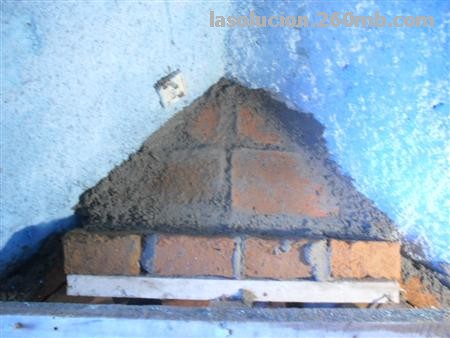

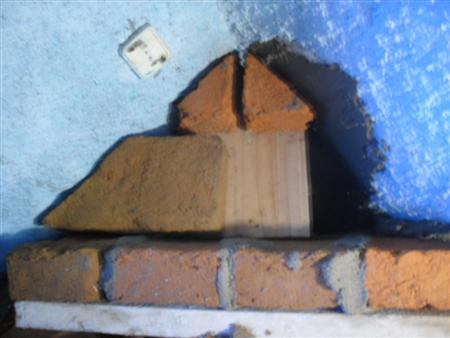

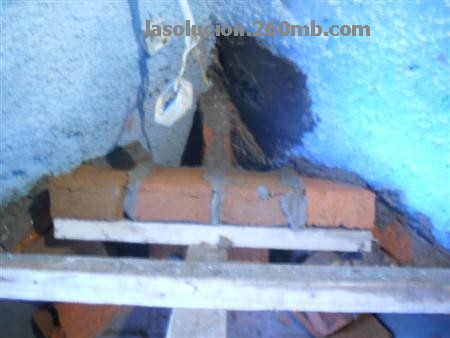

armaremos una loseta con ladrillos apoyando estos sobre la tabla.-

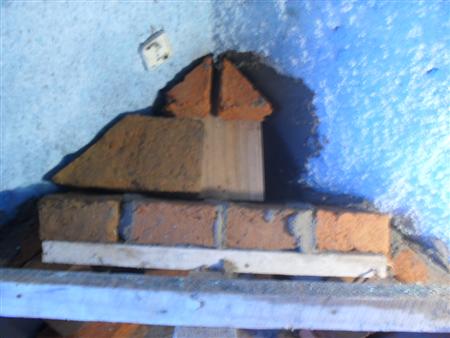

armaremos una loseta con ladrillos apoyando estos sobre la tabla.-

procurando que no queden huecos importantes y se nos pueda caer cementos al interior del ducto, pero procurando deja una junta de al menos 1 cm para conseguir una buena adherencia entre las piesas.-

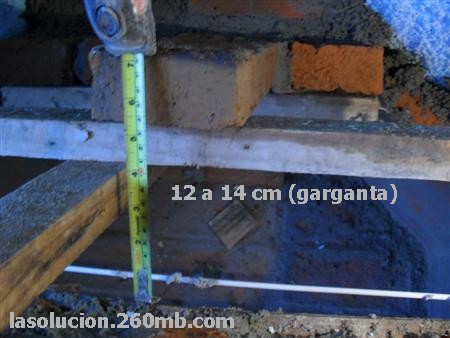

el tamaño de la garganta será de 12 cm. , esto nos permitirá una buena evacuación de humos y algunas llamas a la camara pulmón que llevara al exterior los residuos de la combustión de la leña


el tamaño de la garganta será de 12 cm. , esto nos permitirá una buena evacuación de humos y algunas llamas a la camara pulmón que llevara al exterior los residuos de la combustión de la leña

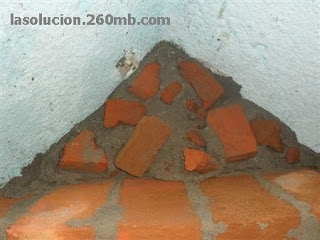

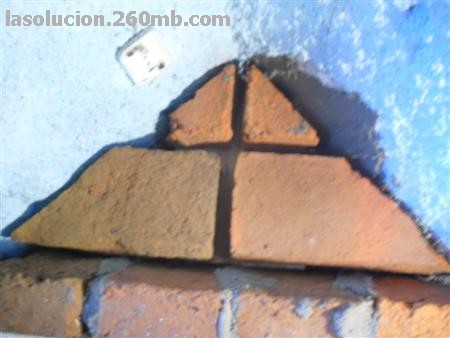

para construir el pulmón iremos depositando cemento con arena y para ahorar, rellenaremos con los cascotes que hemos ido rompiendo en la construcción de la obra (Nada se desperdicio)

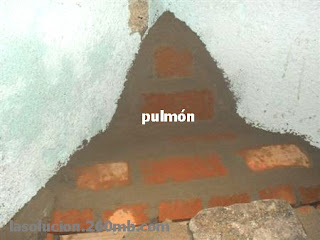

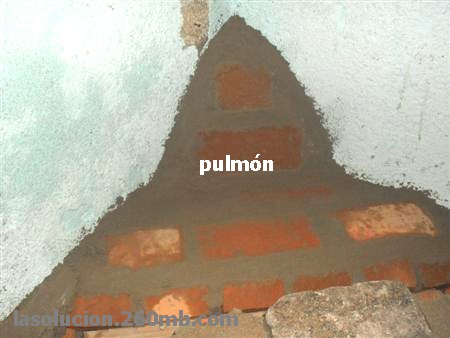

al llegar a la altura de la garganta con el relleno construiremos el pulmón como se ve en la foto.-

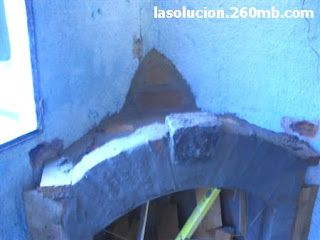

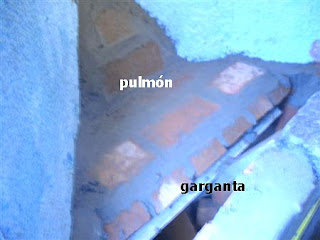

Esta masa como de 60 kg sobre el lugar donde haremos la llama nos provera de una buena acumulación de calor justo por encima del ducto del serpentín Si hubiéramos colocado el ducto hasta el final del pulmón hubiéramos arovechado aún mas el calor que se acumula aquí; así se aprecia el pulmón y la garganta, esta ultima debe sobrepasar pro lo menos 10 cm por encima de la parte superios de la boca de estufa para que no se nos escapen humos de haber alguna corriente de aire.-

En esta parte debemos parar de construir y dejar que los materiales fragüen, de continuar podemos tener el riesgo de que se nos caiga o quiebren el techo del hogar con esperar 12 o 24 horas sera suficiente pero para quitar el armazón deberiamos esperar tres dias.-
